良いお年をお迎えください。
皆さん、こんにちは。
今年一年、ＣＹＴＥＣのＨＰをご覧いただき、ありがとうございました。
今年は、ほぼ一年間受信機作りに、明け暮れました。
昨年（２０２１年）の１２月に、ＡＤ６０３のＩＦ回路を作り始めて
からの、１年間でした。
こんなに長く一つのプロジェクトを、続けたのは初めてのことでした。
何科、一年が早かったですね。
Ｌｉｂｒａ７０００のキットを、少量ですが出せました。
完売しまして、ありがとうございました。
さて、来年は何をやりますか。
一応、やりたいと思っているのは、５０ＭＨｚＳＳＢトランシ－バ－
です。いまさらと言う感もありますが・・・。
と言うのも、なかなかオリジナルな回路を、考える余地がないような
バンドです。ずいぶんと製作例が出ていますし。
なるべく簡単にいきたいですね。と言っていて、簡単になった試しが
ありませんが…。
その前に、いくつかの課題をかたずけたいと思います。
まだまだ作りたいものがあると言うのは、いいことですね。
来年も、一年間、よろしくお願いいたします。
ＣＹＴＥＣ 内田
今年一年、ＣＹＴＥＣのＨＰをご覧いただき、ありがとうございました。
今年は、ほぼ一年間受信機作りに、明け暮れました。
昨年（２０２１年）の１２月に、ＡＤ６０３のＩＦ回路を作り始めて
からの、１年間でした。
こんなに長く一つのプロジェクトを、続けたのは初めてのことでした。
何科、一年が早かったですね。
Ｌｉｂｒａ７０００のキットを、少量ですが出せました。
完売しまして、ありがとうございました。
さて、来年は何をやりますか。
一応、やりたいと思っているのは、５０ＭＨｚＳＳＢトランシ－バ－
です。いまさらと言う感もありますが・・・。
と言うのも、なかなかオリジナルな回路を、考える余地がないような
バンドです。ずいぶんと製作例が出ていますし。
なるべく簡単にいきたいですね。と言っていて、簡単になった試しが
ありませんが…。
その前に、いくつかの課題をかたずけたいと思います。
まだまだ作りたいものがあると言うのは、いいことですね。
来年も、一年間、よろしくお願いいたします。
ＣＹＴＥＣ 内田
2022/12/30(Fri) 13:13
訂正です。
皆さん、こんにちは。
今日は、以前の書き込みに対しての訂正があります。
パワ－計出、上の方の目盛りが詰まるのは、ダイオ－ドのせいと書きましたが、パワ－を求める式の中に、電圧の２乗が入るためでした。
ＪＡ２のＯＭさんからのご指摘で、分かりました。
皆さん、ごめんなさい。
今日は、以前の書き込みに対しての訂正があります。
パワ－計出、上の方の目盛りが詰まるのは、ダイオ－ドのせいと書きましたが、パワ－を求める式の中に、電圧の２乗が入るためでした。
ＪＡ２のＯＭさんからのご指摘で、分かりました。
皆さん、ごめんなさい。
パワー計補正
いつも参考にさせていただいてます。
補正ですが、私はいつも、エクセルで近似式を求めています。
グラフでは3v付近で直線近似を2つぐらいに分ければどうでしょうか。
プログラム容量に余裕があると思いますので、複雑な近似式も
盛り込めそうですね。
補正ですが、私はいつも、エクセルで近似式を求めています。
グラフでは3v付近で直線近似を2つぐらいに分ければどうでしょうか。
プログラム容量に余裕があると思いますので、複雑な近似式も
盛り込めそうですね。
Re: パワー計補正
ＪＡ９ＣＤＥさん、こんにちは。
パワ-系の補正に関しての、アドバイスありがとうございます。
エクセルを使っての補正と言う事ですが、どのように補正するかが
分かりません。
方法を知りたいですが、どうしたらいいでしょうか。
一度、メ-ルを差し上げたいと思います。
ＰＩＣのメモリ-容量ですが、現在で最乗が５．８％しかありません。
ＦｌｏａｔからＢＣＤへの変換にかなりメモリ-を使っています。
また、Ｆｌｏａｔの２乗計算も、使いますね。
足りなかったら、ＰＩＣ１６Ｆ１８２５あたりに変更します。
パワ-系の補正に関しての、アドバイスありがとうございます。
エクセルを使っての補正と言う事ですが、どのように補正するかが
分かりません。
方法を知りたいですが、どうしたらいいでしょうか。
一度、メ-ルを差し上げたいと思います。
ＰＩＣのメモリ-容量ですが、現在で最乗が５．８％しかありません。
ＦｌｏａｔからＢＣＤへの変換にかなりメモリ-を使っています。
また、Ｆｌｏａｔの２乗計算も、使いますね。
足りなかったら、ＰＩＣ１６Ｆ１８２５あたりに変更します。
パワ－計の苦戦の理由
皆さん、こんにちは。
すっかり冬になりましたね。
元気にいきましょう。
さて、ここの所開発している、デジタルパワ－系ですが、先日書きましたが、思ったように測定ができません。
ようやく理由が分かりました。
抵抗の両端のＲＦ信号を、ダイオ-ドで整流した場合、出力電圧は、
リニアに変化しないと言う事に気が付きました。
添付したグラフを見てもらうと分かりますが、対数的に出力しています。
思い違いは、この部分でした。実際に測定してみて、分かりました。
メ-タ-式の、パワ－計をよく見ると、メ-タ-の目盛りが、上に行くほど
詰まっています。目盛りで対数的な変化を吸収していたんですね。
分かればなんという事はないのですが、気が付きませんでした。
ＤＣの値を補正すれば問題ないのですが、どうも能力不足で
補正方法が分かりません。
どなたか、分かる方がいましたら、お教えください。
今まで、有りそうであまり見なかった、デジタルパワ－計ですが、
なんとなく理由が分かりました。
どうしましょう・・・・。
皆さん、こんにちは。すっかり冬になりましたね。
元気にいきましょう。
さて、ここの所開発している、デジタルパワ－系ですが、先日書きましたが、思ったように測定ができません。
ようやく理由が分かりました。
抵抗の両端のＲＦ信号を、ダイオ-ドで整流した場合、出力電圧は、
リニアに変化しないと言う事に気が付きました。
添付したグラフを見てもらうと分かりますが、対数的に出力しています。
思い違いは、この部分でした。実際に測定してみて、分かりました。
メ-タ-式の、パワ－計をよく見ると、メ-タ-の目盛りが、上に行くほど
詰まっています。目盛りで対数的な変化を吸収していたんですね。
分かればなんという事はないのですが、気が付きませんでした。
ＤＣの値を補正すれば問題ないのですが、どうも能力不足で
補正方法が分かりません。
どなたか、分かる方がいましたら、お教えください。
今まで、有りそうであまり見なかった、デジタルパワ－計ですが、
なんとなく理由が分かりました。
どうしましょう・・・・。
ＤＰ－１０ パワ－計出苦戦しています。
皆さん、こんにちは。
デジタルパワ－計「ＤＰ－１０」のソフトで、苦戦しています。
１）抵抗とＡ／Ｄ変換なので、一点で設定すれば、あとは比例的に
表示するものと思っていましたが、結構パワ－により誤差が違って
います。何か、思い違いをしているのかもしれません。
２）１Ｗ以下の場合の表示を変えるために、ＩＦ分を使っていますが、
その時の比較する値が、はっきり決まらず、１Ｗ近くの表示が
ちょっと甘いです。
３）また、１００ｍＷ以下は、０ｍＷと表示させますが、同じように
比較する値が、ぴったりと決まりません。
４）どこかの定数を決めると、どこかの定数に影響が出るため、
いたちごっこの様な様子になっています。
ある程度使えるようなら、精度は追いかけず、行きそうな感じですね。
近々、デ－タをＵＰできると思います。
デジタルパワ－計「ＤＰ－１０」のソフトで、苦戦しています。
１）抵抗とＡ／Ｄ変換なので、一点で設定すれば、あとは比例的に
表示するものと思っていましたが、結構パワ－により誤差が違って
います。何か、思い違いをしているのかもしれません。
２）１Ｗ以下の場合の表示を変えるために、ＩＦ分を使っていますが、
その時の比較する値が、はっきり決まらず、１Ｗ近くの表示が
ちょっと甘いです。
３）また、１００ｍＷ以下は、０ｍＷと表示させますが、同じように
比較する値が、ぴったりと決まりません。
４）どこかの定数を決めると、どこかの定数に影響が出るため、
いたちごっこの様な様子になっています。
ある程度使えるようなら、精度は追いかけず、行きそうな感じですね。
近々、デ－タをＵＰできると思います。
デジタルパワ－計の製作
皆さん、こんにちは。
前回の流れで、Ｌｉｂｒａ７０００をトランシ-バ-にする、
アダプタ-を作ろうとしています。
そこで気が付いたのが、パワ-計がないと言う事です。
小さなパワ-は、ＲＦ－Ｍａｔｅで間に合いますが、１Ｗ～１０Ｗ
あたりのパワ-を測る物を持っていません。
実は、ＳＷＲ計を持っているので、ない訳ではないのですが、
２ＫＷまで測れるやつで、２０Ｗまでの測定レンジが付いていますが、
とにかく使いにくいと感じていました。
ＱＲＯするために、リニアアンプを作る際、入力電力が５Ｗとか
３Ｗとかの場合、これを測るのに困っていました。
そこで、ちょっとサブル-チンへジャンプ・・・。
１０Ｗまでを測る、デジタルパワ-計を、作ることにしました。
いつもそうですが、なんかやるとき、無い物を作る所から始めないと
進まないです。
現在、ハ-ドとソフトの両方で、実験しています。
１００ｍＷ～１０Ｗまで、測定できそうです。
この１００ｍＷ台が測れると言うのは、プリドライバ-やドライバ-段の
製作に使えます。
やってみると、抵抗分圧で後は計算なので、誤差が少ないだろうと
思っていましたが、低いほうで合わせると高いほうでずれると言う
有様です。
原因が良く分からないのですが、アナログ部分の損失や、計算時の
丸めに誤差が含まれているかだろうと思います。
デジタルの物は、結構精度を出すのが大変で、表示を見ては正確に
見えますが、基本メ-タ-表示とあまり変わらない、と言う場合も
あります。
今回、久々にＰＩＣのＡ／Ｄ変換を使いましたが、ＳＷＲ計も
作ってみたいですね。
作りますけど・・・・。
所で、我が家には、パワ-が制御できる送信機は、古いトランシ-バ-
一台だけです。おまけに、１０Ｗ出ません。古いからでしょうか。
こんな状態で、作るのですから、大変としか言えませんネ。
皆さん、こんにちは。前回の流れで、Ｌｉｂｒａ７０００をトランシ-バ-にする、
アダプタ-を作ろうとしています。
そこで気が付いたのが、パワ-計がないと言う事です。
小さなパワ-は、ＲＦ－Ｍａｔｅで間に合いますが、１Ｗ～１０Ｗ
あたりのパワ-を測る物を持っていません。
実は、ＳＷＲ計を持っているので、ない訳ではないのですが、
２ＫＷまで測れるやつで、２０Ｗまでの測定レンジが付いていますが、
とにかく使いにくいと感じていました。
ＱＲＯするために、リニアアンプを作る際、入力電力が５Ｗとか
３Ｗとかの場合、これを測るのに困っていました。
そこで、ちょっとサブル-チンへジャンプ・・・。
１０Ｗまでを測る、デジタルパワ-計を、作ることにしました。
いつもそうですが、なんかやるとき、無い物を作る所から始めないと
進まないです。
現在、ハ-ドとソフトの両方で、実験しています。
１００ｍＷ～１０Ｗまで、測定できそうです。
この１００ｍＷ台が測れると言うのは、プリドライバ-やドライバ-段の
製作に使えます。
やってみると、抵抗分圧で後は計算なので、誤差が少ないだろうと
思っていましたが、低いほうで合わせると高いほうでずれると言う
有様です。
原因が良く分からないのですが、アナログ部分の損失や、計算時の
丸めに誤差が含まれているかだろうと思います。
デジタルの物は、結構精度を出すのが大変で、表示を見ては正確に
見えますが、基本メ-タ-表示とあまり変わらない、と言う場合も
あります。
今回、久々にＰＩＣのＡ／Ｄ変換を使いましたが、ＳＷＲ計も
作ってみたいですね。
作りますけど・・・・。
所で、我が家には、パワ-が制御できる送信機は、古いトランシ-バ-
一台だけです。おまけに、１０Ｗ出ません。古いからでしょうか。
こんな状態で、作るのですから、大変としか言えませんネ。
Ｌｉｂｒａ７０００ 外付けフィルタ－の製作
皆さん、こんにちは。
Ｌｉｂｒａ７０００は、フロントエンド部にフィルタ－を内蔵していますが、外部に特性の様フィルタ－を、つなげるようになっています。
内臓フィルタ－は、部品配置がＵ字型になっているので、入出力端子が
近く、最高減衰レベルがかさ上げされてしまうのではないかと、
懸念していました。
そこで、配置を直線にし、フィルタ－の受けにエミッタ－フォロア－
を使ったものを、製作してみました。
また、入出力部に、リレ－を増設して、Ｌｉｂｒａ７０００を
トランシ－バ－に改造できるようにしてみました。
デ－タは、「画像フォルダ－」へＵＰしました。
実際につないで聞いた感じでは、ほとんどその差は、感じられませんでした。しかし、実際には外付けタイプのほうが、減衰特性はいいはず
です。人間は測定器にはならないな～と、改めて思いました。
トランシ－バ－にするのは、ＩＦ基板のＢＦＯ部から、信号を
もらうように改造します。
バラモジの後、外付けフィルタ－につなぎ、出力をミキサ－回路に
入れて、希望するバンドへコンバ－ジョンしたのち、アンプをつなぎます。
この辺りは、ＯＭさんでしたら、十分わかると思います。
いずれ、時間を作って、フィルタ－後のユニットを、作ってみようと
思います。
－・・・－
Ｌｉｂｒａ７０００のセミ組み立てキットも、あと１ｓｅｔのみと
なりました。
ご購入いただいた皆様、ありがとうございました。
分からない点がありましたら、メ－ルをお送りください。
皆さん、こんにちは。Ｌｉｂｒａ７０００は、フロントエンド部にフィルタ－を内蔵していますが、外部に特性の様フィルタ－を、つなげるようになっています。
内臓フィルタ－は、部品配置がＵ字型になっているので、入出力端子が
近く、最高減衰レベルがかさ上げされてしまうのではないかと、
懸念していました。
そこで、配置を直線にし、フィルタ－の受けにエミッタ－フォロア－
を使ったものを、製作してみました。
また、入出力部に、リレ－を増設して、Ｌｉｂｒａ７０００を
トランシ－バ－に改造できるようにしてみました。
デ－タは、「画像フォルダ－」へＵＰしました。
実際につないで聞いた感じでは、ほとんどその差は、感じられませんでした。しかし、実際には外付けタイプのほうが、減衰特性はいいはず
です。人間は測定器にはならないな～と、改めて思いました。
トランシ－バ－にするのは、ＩＦ基板のＢＦＯ部から、信号を
もらうように改造します。
バラモジの後、外付けフィルタ－につなぎ、出力をミキサ－回路に
入れて、希望するバンドへコンバ－ジョンしたのち、アンプをつなぎます。
この辺りは、ＯＭさんでしたら、十分わかると思います。
いずれ、時間を作って、フィルタ－後のユニットを、作ってみようと
思います。
－・・・－
Ｌｉｂｒａ７０００のセミ組み立てキットも、あと１ｓｅｔのみと
なりました。
ご購入いただいた皆様、ありがとうございました。
分からない点がありましたら、メ－ルをお送りください。
Ｌｉｂｒａ７０００ セミ組み立てキット発売しました。
皆さん、こんにちは。
本日、「Ｌｉｂｒａ７０００」のセミキットを、発売しました。
キットは、プリント基板＋一部部品＋説明ＣＤ のセットとなります。
Ｒ，Ｃ，Ｌ（一部）は、各自で購入いただきます。
購入先として、秋月電子通商さんを、お勧めします。
通販用として、秋月通販番号を、パ-ツリストに記入してあります。
キットは、全部で１０ｓｅｔのみとなります。
使用している部品の入手の関係で、少量となりました。
価格は、￥１２７２７（税込み￥１４０００）となります。
－・・・－
キットまでで、ようやくこのプロジェクトが終わります。
今回は、かなりの時間を割いて、完成度を高めました。
（手作りした基板は、大小合わせて３０枚ぐらいだと思います）
Ｌｉｂｒａ７０００で次に計画しているのは、５０ＭＨｚの
クリコンです。５０ＭＨｚとしては時季外れですが、ＶＣ－２００を
つないで聞いたら、すごくよく５０ＭＨｚが聞こえたので、
専用クリコンを作ってみたいと思います。
では、よろしくお願いいたします。
本日、「Ｌｉｂｒａ７０００」のセミキットを、発売しました。
キットは、プリント基板＋一部部品＋説明ＣＤ のセットとなります。
Ｒ，Ｃ，Ｌ（一部）は、各自で購入いただきます。
購入先として、秋月電子通商さんを、お勧めします。
通販用として、秋月通販番号を、パ-ツリストに記入してあります。
キットは、全部で１０ｓｅｔのみとなります。
使用している部品の入手の関係で、少量となりました。
価格は、￥１２７２７（税込み￥１４０００）となります。
－・・・－
キットまでで、ようやくこのプロジェクトが終わります。
今回は、かなりの時間を割いて、完成度を高めました。
（手作りした基板は、大小合わせて３０枚ぐらいだと思います）
Ｌｉｂｒａ７０００で次に計画しているのは、５０ＭＨｚの
クリコンです。５０ＭＨｚとしては時季外れですが、ＶＣ－２００を
つないで聞いたら、すごくよく５０ＭＨｚが聞こえたので、
専用クリコンを作ってみたいと思います。
では、よろしくお願いいたします。
キット用基板での試作完了
皆さん、こんにちは。

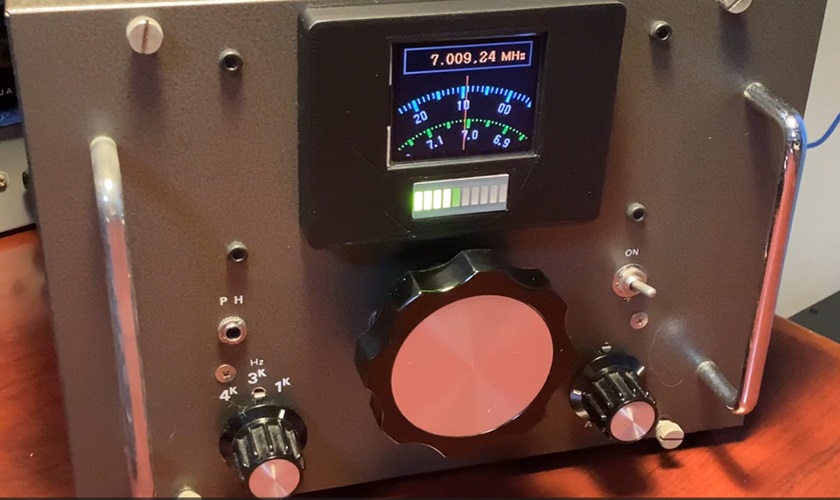

Ｌｉｂｒａ７０００のキット用の基板での、試作が完了しました。
まだ、実働動作はしていませんが、今までの経緯から働くはずです。
Ｌｉｂｒａ７０００を、何台製作したでしょうか。
今回は、基板のシルク印刷が部品定数だったので、組み立ては
早くできました。
やはり、アマチュア用の基板は、部品定数が入っていた方が
絶対いいですね。

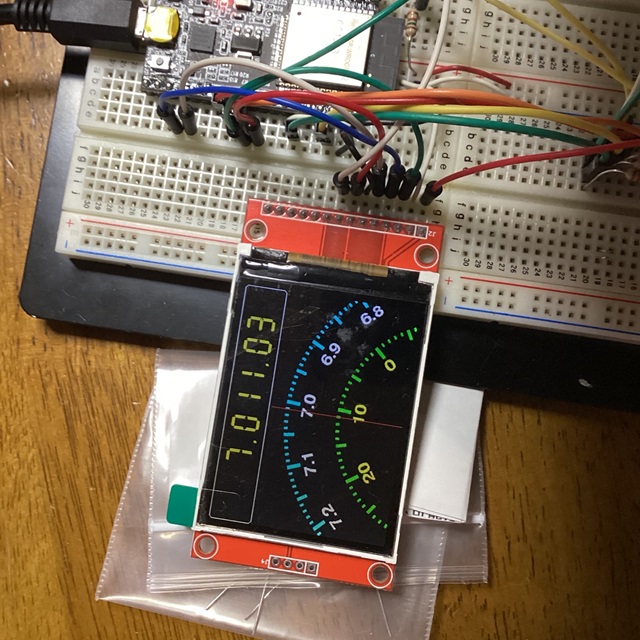

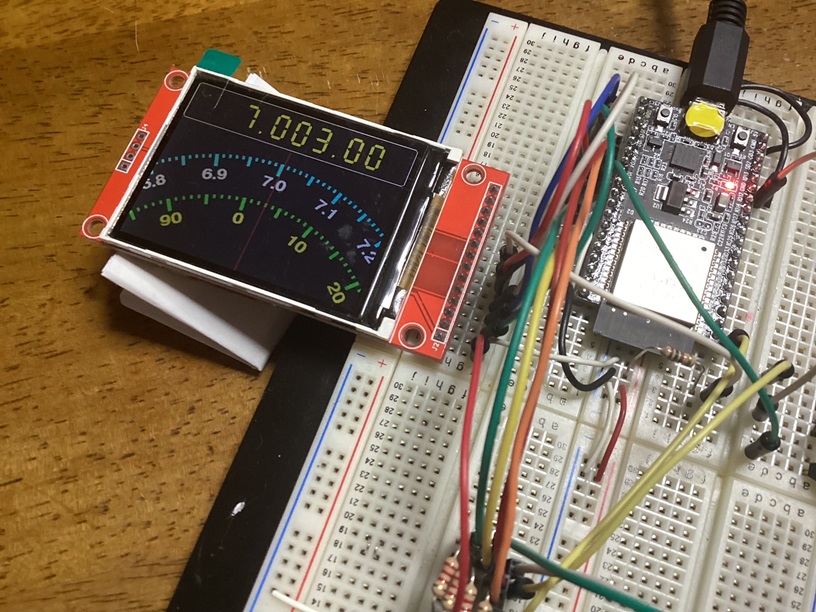

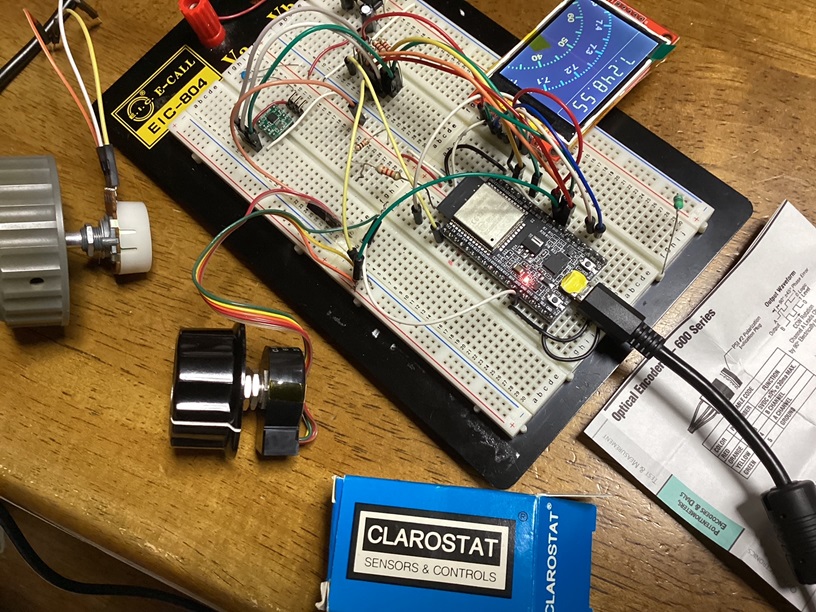

ＶＦＯの表示に悩んでいます。
初め、「Ｌｉｂｒｏ７０００」と、左上に表示していましたが、
好みがあるので、無表示にしました。
でも、なんか寂しく感じます。
希望があれば、コ-ルサインの表示を、受け付けようと思います。
それと、周波数と表示のずれの問題が有ります。
製作する部品や、モロモロの誤差により、表示周波数が１００Ｈｚ単位でずれます。
一応、キットは、使う９ＭＨｚクリスタルに合わせて、表示補正を
行いましたが、それでも、個体誤差により多少ずれます。
この点は、ご了承ください。
皆さん、こんにちは。Ｌｉｂｒａ７０００のキット用の基板での、試作が完了しました。
まだ、実働動作はしていませんが、今までの経緯から働くはずです。
Ｌｉｂｒａ７０００を、何台製作したでしょうか。
今回は、基板のシルク印刷が部品定数だったので、組み立ては
早くできました。
やはり、アマチュア用の基板は、部品定数が入っていた方が
絶対いいですね。
ＶＦＯの表示に悩んでいます。
初め、「Ｌｉｂｒｏ７０００」と、左上に表示していましたが、
好みがあるので、無表示にしました。
でも、なんか寂しく感じます。
希望があれば、コ-ルサインの表示を、受け付けようと思います。
それと、周波数と表示のずれの問題が有ります。
製作する部品や、モロモロの誤差により、表示周波数が１００Ｈｚ単位でずれます。
一応、キットは、使う９ＭＨｚクリスタルに合わせて、表示補正を
行いましたが、それでも、個体誤差により多少ずれます。
この点は、ご了承ください。

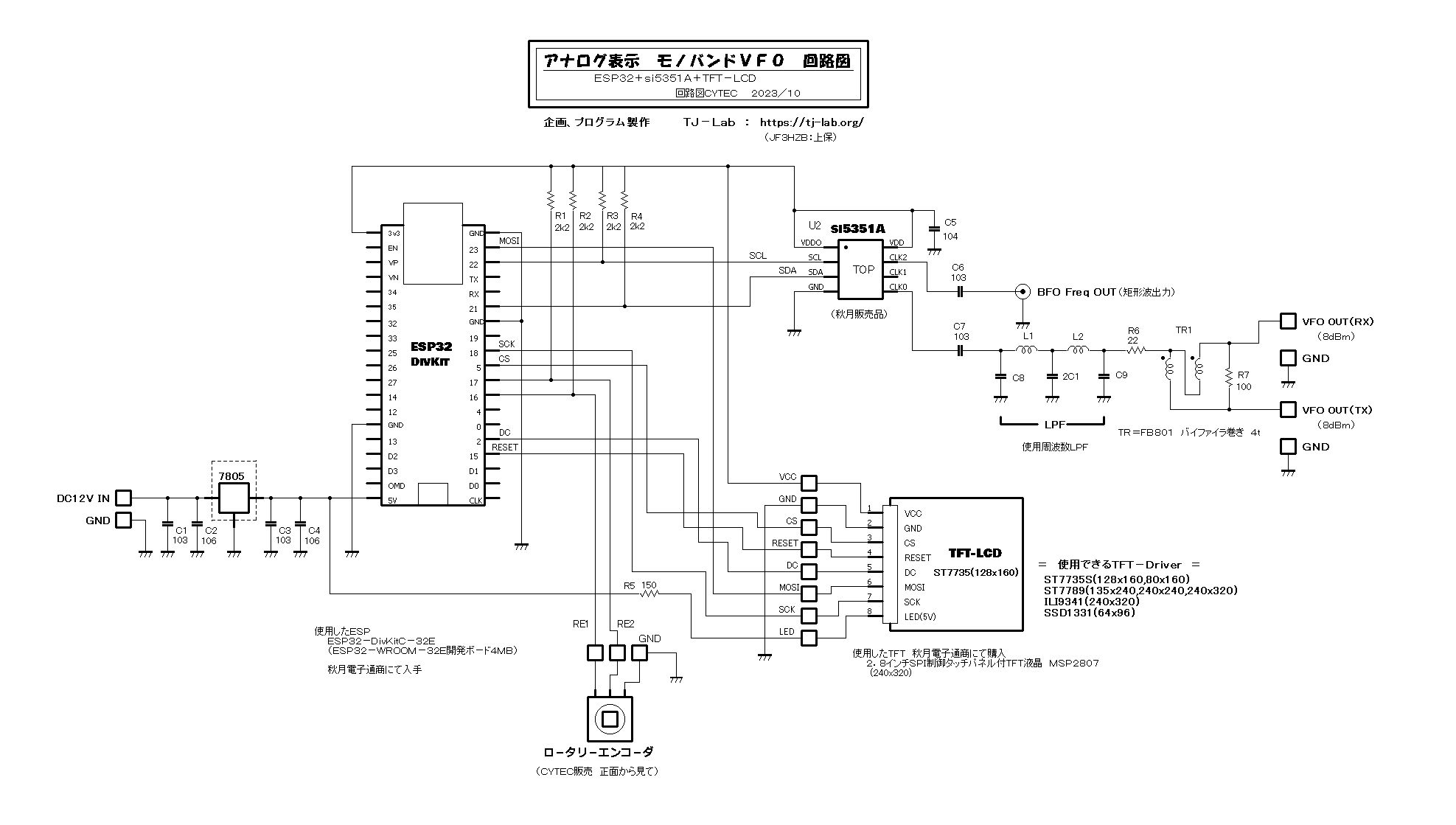

ＰＬＬ－ＭｏｎｏＢａｎｄ－ＶＦＯの紹介をＵＰ
皆さん、こんにちは。
今年５月に、ｓｉ５３５１Ａを使用した、ＭｏｎｏＢａｎｄ－ＶＦＯ
のキットを出しましたが、ＨＰの表紙部への紹介を、書くのを忘れて
いたので、今日ＵＰしました。
忘れていたのは、Ｌｉｂｒａ７０００にかかりきりで、忘れていたのです。
ＨＰの表紙も、よく見ていなかったと言う事ですね。
Ｌｉｂｒａ７０００のキットの説明書ができました。
ｐｄｆファイルで作りました。
ＣＤに収納して、基板＋主要パ－ツで、キットにします。
必要な所は、各自で、印刷していただきます。
Ｒ，Ｃ，Ｌ（一部）を、各自で購入していただきます。
フルキットですと、このＣＲＬのパッキングが、大変でした。
小さなキットですと、パッキングできますが、規模が大きくなると
これが、結構大変なのです。
年をとっても、ある程度長くキットを供給していくには、申し訳ございませんが、手抜きをさせていただきます。
一応、秋月電子通商さんで、通販で入手できますので、大丈夫だと
思います。
明日にも、Ｌｉｂｒｏ７０００にキットにパッキングするパ－ツを
発注します。もう少しで、販売できそうです。
今回は、ほぼ一年間を費やして行ってきた、プロジェクトです。
ようやく、終わりそうです。はっきり言って、疲れました！！。
今年５月に、ｓｉ５３５１Ａを使用した、ＭｏｎｏＢａｎｄ－ＶＦＯ
のキットを出しましたが、ＨＰの表紙部への紹介を、書くのを忘れて
いたので、今日ＵＰしました。
忘れていたのは、Ｌｉｂｒａ７０００にかかりきりで、忘れていたのです。
ＨＰの表紙も、よく見ていなかったと言う事ですね。
Ｌｉｂｒａ７０００のキットの説明書ができました。
ｐｄｆファイルで作りました。
ＣＤに収納して、基板＋主要パ－ツで、キットにします。
必要な所は、各自で、印刷していただきます。
Ｒ，Ｃ，Ｌ（一部）を、各自で購入していただきます。
フルキットですと、このＣＲＬのパッキングが、大変でした。
小さなキットですと、パッキングできますが、規模が大きくなると
これが、結構大変なのです。
年をとっても、ある程度長くキットを供給していくには、申し訳ございませんが、手抜きをさせていただきます。
一応、秋月電子通商さんで、通販で入手できますので、大丈夫だと
思います。
明日にも、Ｌｉｂｒｏ７０００にキットにパッキングするパ－ツを
発注します。もう少しで、販売できそうです。
今回は、ほぼ一年間を費やして行ってきた、プロジェクトです。
ようやく、終わりそうです。はっきり言って、疲れました！！。
