Ｔｒａｎ１１３０での注意点
皆さん、こんにちは。
トランスバ－タ－「Ｔｒａｎ１１３０」において、紛らわしい表現で
間違えやすい所がありました。
Ｔｒａｎ１１３０は、本来５０ＭＨｚ用のトランスバ－タ－です。
ただし、いくつかの部品／定数を変えることで、他のバンドへも
作り変えることができます。

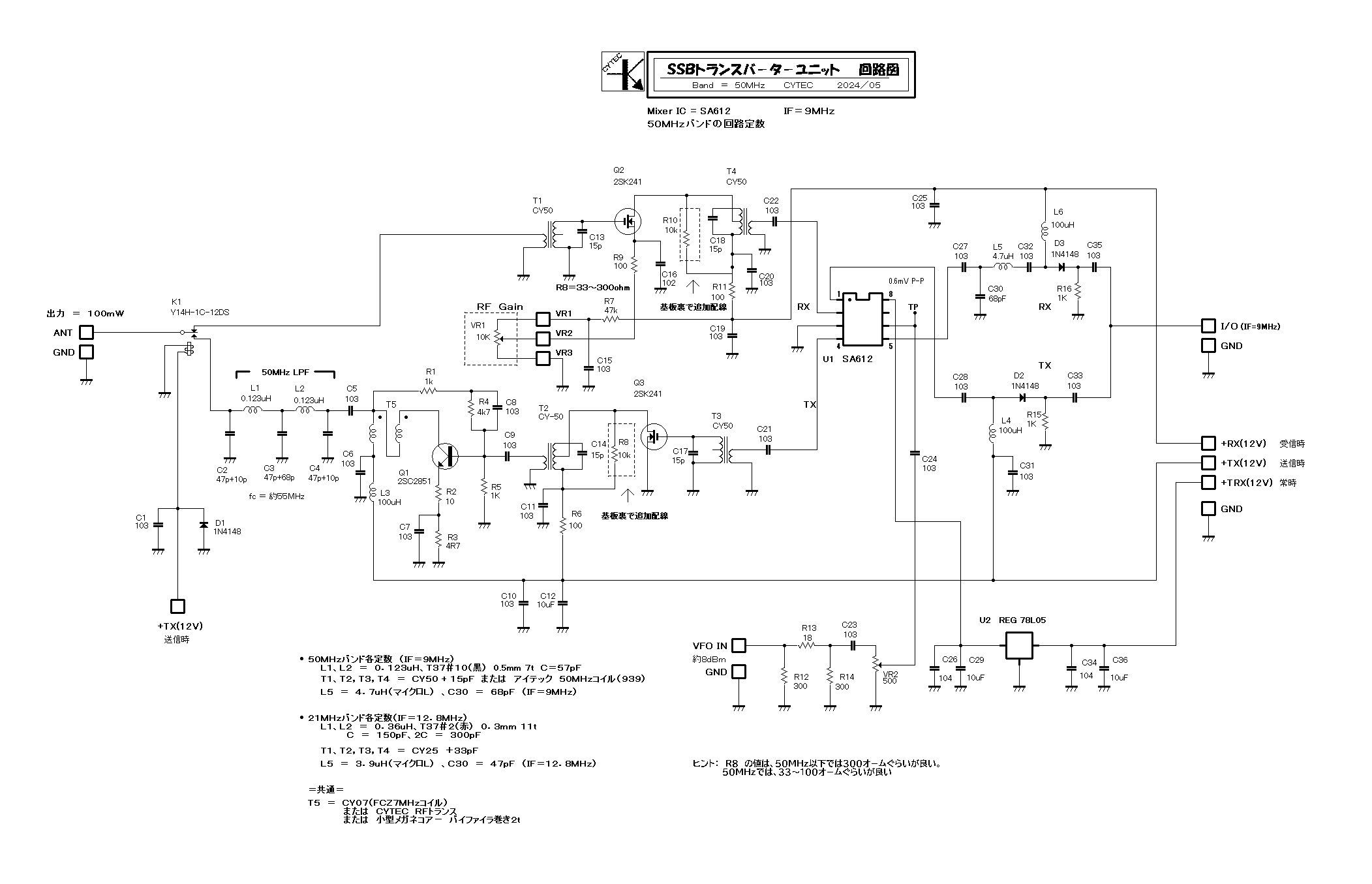

回路図に、そのレ落として、２１ＭＨｚへの移行デ－タを、記載しましたが、この２１ＭＨｚの場合、ＩＦ周波数（フィルタ－周波数）は
９ＭＨｚではなく、１２．８ＭＨｚの場合です。
フィルタ－も変えても、作れますと言いたかったのですが、間違えやすい表現でした。
２１ＭＨｚにコンバ－トする際、フィルタ－周波数が９ＭＨｚの場合でしたら、ミキサ－とフィルタ－の、マッチングｙ回路の定数は、
キットのままでＯＫです。
フィルタ－を他の周波数にした場合、マッチング回路の定数は変更が
必要です。（あまりこのような場合は無いと思います）
－・・・－
Ｔｒａｎ１１３０の基板にあるシルクで、ダイオ－ドがＤ１としか
書いてない所がありますが、これは「１Ｎ４１４８」です。
同じくシルクで、２ＳＫ２４１のプリアンプ部で、ソ－スに入っている
コンデンサ－が、回路図では「１０２」になっていますが、シルクでは
「１０３」になっています。
５０ＭＨｚで作る方は、１０２にしてください。（１０３でも働きます）５０ＭＨｚの時は１０２と言うお約束事と言うだけで、１０３でも
働きます。
ただし、ＨＦ帯の下のバンドでしたら、１０３にしてください。
１０２でも働きますが、コンデンサ－としての働きが弱くなります。
以上が、横浜にお住いの小林ＯＭからいただいた、情報です。
小林ＯＭ。ありがとうございました。
皆さん、こんにちは。トランスバ－タ－「Ｔｒａｎ１１３０」において、紛らわしい表現で
間違えやすい所がありました。
Ｔｒａｎ１１３０は、本来５０ＭＨｚ用のトランスバ－タ－です。
ただし、いくつかの部品／定数を変えることで、他のバンドへも
作り変えることができます。
回路図に、そのレ落として、２１ＭＨｚへの移行デ－タを、記載しましたが、この２１ＭＨｚの場合、ＩＦ周波数（フィルタ－周波数）は
９ＭＨｚではなく、１２．８ＭＨｚの場合です。
フィルタ－も変えても、作れますと言いたかったのですが、間違えやすい表現でした。
２１ＭＨｚにコンバ－トする際、フィルタ－周波数が９ＭＨｚの場合でしたら、ミキサ－とフィルタ－の、マッチングｙ回路の定数は、
キットのままでＯＫです。
フィルタ－を他の周波数にした場合、マッチング回路の定数は変更が
必要です。（あまりこのような場合は無いと思います）
－・・・－
Ｔｒａｎ１１３０の基板にあるシルクで、ダイオ－ドがＤ１としか
書いてない所がありますが、これは「１Ｎ４１４８」です。
同じくシルクで、２ＳＫ２４１のプリアンプ部で、ソ－スに入っている
コンデンサ－が、回路図では「１０２」になっていますが、シルクでは
「１０３」になっています。
５０ＭＨｚで作る方は、１０２にしてください。（１０３でも働きます）５０ＭＨｚの時は１０２と言うお約束事と言うだけで、１０３でも
働きます。
ただし、ＨＦ帯の下のバンドでしたら、１０３にしてください。
１０２でも働きますが、コンデンサ－としての働きが弱くなります。
以上が、横浜にお住いの小林ＯＭからいただいた、情報です。
小林ＯＭ。ありがとうございました。
2024/08/29(Thu) 13:25
Ｇｅｎ１１３０が売り切れ中です。
皆さん、こんにちは。
ＳＳＢジェネレ－タ－「Ｇｅｎ１１３０」が、現在売り切れ中に
なっています。
再入荷しますので、ちょっとお待ちください。
ＳＳＢジェネレ－タ－「Ｇｅｎ１１３０」が、現在売り切れ中に
なっています。
再入荷しますので、ちょっとお待ちください。
Ｔｒａｎ１１３０ 製作記事をＵＰしました。
皆さん、こんにちは。
トランスバ－タ－・ユニット「Ｔｒａｎ１１３０」と
電源切り替えユニット「ＤＣＣ１１３０」の製作記事を
クラフトマンクラブへ、ＵＰしました。
興味にある方は、ご覧ください。
次は、ＶＦＯユニットですが、ロ－タリ－エンコ－ダがネックとなっています。数が少なくなってきたので、１１３０シリ－ズに回しても
１０ｓｅｔぐらいしかできません。
今、秋月さんで販売している、エンコ－ダ－で使えないかの実験を
始めました。
現在、オ－トステップになっていますが、うまく働かない恐れがあります。
最後は、ステップ切り替えで、１ＫＨｚ、１００Ｈｚの選択にしようかと思います。
ただ、プログラムがメモリ－に入るかですね。
機能を見直して、詰め込むつもりです。
ＶＦＯの表示に、秋月さんの小型ＬＣＤ、ＡＱＭ１６０２を使うために
端子基板を製作しました。このＬＣＤですと、多少コストが安くなりますが、基板を作ったので、以前のＡＣＭ１６０２とそれほど変わらないかもしれません。
トランスバ－タ－・ユニット「Ｔｒａｎ１１３０」と
電源切り替えユニット「ＤＣＣ１１３０」の製作記事を
クラフトマンクラブへ、ＵＰしました。
興味にある方は、ご覧ください。
次は、ＶＦＯユニットですが、ロ－タリ－エンコ－ダがネックとなっています。数が少なくなってきたので、１１３０シリ－ズに回しても
１０ｓｅｔぐらいしかできません。
今、秋月さんで販売している、エンコ－ダ－で使えないかの実験を
始めました。
現在、オ－トステップになっていますが、うまく働かない恐れがあります。
最後は、ステップ切り替えで、１ＫＨｚ、１００Ｈｚの選択にしようかと思います。
ただ、プログラムがメモリ－に入るかですね。
機能を見直して、詰め込むつもりです。
ＶＦＯの表示に、秋月さんの小型ＬＣＤ、ＡＱＭ１６０２を使うために
端子基板を製作しました。このＬＣＤですと、多少コストが安くなりますが、基板を作ったので、以前のＡＣＭ１６０２とそれほど変わらないかもしれません。
周波数カウンタ
Easy FCの件ではお世話になりました。
現在は「簡易型周波数カウンタ」を作ろうと悪戦苦闘中です。
かなり昔に組み立てた、PICを使った周波数カウンタを今でも愛用していますが、現在の部品でそれに近いものが出来ないか色々と試しています。
「siliconvalley4066」さんという方がSTM32という安価なマイコンで高機能な周波数カウンタを製作して公開されていますが、
http://harahore.g2.xrea.com/STM32/stm32f103c8t6_counter.html
通常の波形を測定するにはプリアンプなどが必要なようです。（デジタル信号なら100MHz程度は余裕で測定できます。）
そこで、こちらで公開されている周波数を測定する機材の回路図から、2SK241などの前段部分を流用させて頂いて試験を行ってもよろしいでしょうか？
現在は「簡易型周波数カウンタ」を作ろうと悪戦苦闘中です。
かなり昔に組み立てた、PICを使った周波数カウンタを今でも愛用していますが、現在の部品でそれに近いものが出来ないか色々と試しています。
「siliconvalley4066」さんという方がSTM32という安価なマイコンで高機能な周波数カウンタを製作して公開されていますが、
http://harahore.g2.xrea.com/STM32/stm32f103c8t6_counter.html
通常の波形を測定するにはプリアンプなどが必要なようです。（デジタル信号なら100MHz程度は余裕で測定できます。）
そこで、こちらで公開されている周波数を測定する機材の回路図から、2SK241などの前段部分を流用させて頂いて試験を行ってもよろしいでしょうか？
Re: 周波数カウンタ
パオさん、こんにちは。
昨日は、返事を忘れてしましました。sry
周波数カウンタ－のプリアンプ部ですが、道後お使いください。
２SK２４１ｘ２の物だと思いますが、これは上保さんが教えてくれた
物です。
ｗｅｂで検索されると、もっと良いものがあると思いますヨ。
最近は、ＳＭＴ３２などのマイコンボ－が主流になってきたようですね。
基本的にはＰＩＣと同じなのでしょうが、覚えることが増えてとてもとても無理な感じがしています。
それと、ＰＩＣが出てきた時よりも、参考にする資料が少ないようです。
なんでも、始めはマネから始めますが、まねようにも、どうもピンと
来ない部分があります。
若い方は、どんどん良いソフトを作って、公開してくださいね。
昨日は、返事を忘れてしましました。sry
周波数カウンタ－のプリアンプ部ですが、道後お使いください。
２SK２４１ｘ２の物だと思いますが、これは上保さんが教えてくれた
物です。
ｗｅｂで検索されると、もっと良いものがあると思いますヨ。
最近は、ＳＭＴ３２などのマイコンボ－が主流になってきたようですね。
基本的にはＰＩＣと同じなのでしょうが、覚えることが増えてとてもとても無理な感じがしています。
それと、ＰＩＣが出てきた時よりも、参考にする資料が少ないようです。
なんでも、始めはマネから始めますが、まねようにも、どうもピンと
来ない部分があります。
若い方は、どんどん良いソフトを作って、公開してくださいね。
トランシ－バ－の名前
皆さん、こんにちは。
台風は、大丈夫だったでしょうか。
幸い埼玉県、北東部はあまり雨も降らず、大丈夫でした。
さて、１１３０ユニット・シリ－ズを使った、トランシ－バ－の
名前を決めました。
「ＭｉｌｋｙＷａｙ］（ミルキ－ウェイ：天の川）です。
この後に、波長を付けようと思います。
もうずっと、宇宙関係の名前が好きで、いろいろ使ってきましたが、
だんだん専門用語風の名前しか残らなくなってきました。
「ブラックホ－ル」は、皆さん知っていると思いますが、どうも
リグの名前には、向かないようです。
お盆休みに、６ｍ、１５ｍをワッチしましたが、昔ほどの賑わいは
ないですね。
でも、出ていればよく聞こえます。０．１Ｗなので、呼びはしませんが
リニアさえあれば、十分運用可能です。

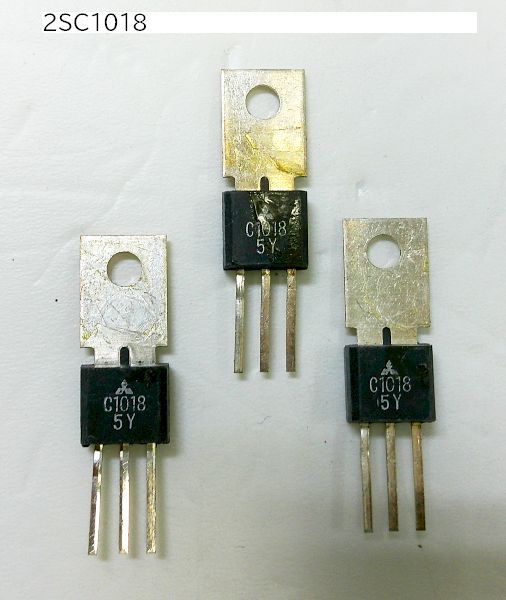

リニアアンプを、真空管で作れないか考えています。
出力は、１Ｗ程度でいいのですが、なかなか良い球が見当たりません。
また、私自身は、球の工作はしてきましたが、球の動作など考えたことがなく、一体どういう規格の球ならいいのか誌ら、分かりません。
電源は、トランスレスの１５０Ｖあたりでしょうね。今時分、トランスは高いです。
もう少し考えてみます。
ＭｉｌｋｙＷａｙ６とＭｉｌｋｙＷａｙ１５の、写真をＵＰします。
皆さん、こんにちは。台風は、大丈夫だったでしょうか。
幸い埼玉県、北東部はあまり雨も降らず、大丈夫でした。
さて、１１３０ユニット・シリ－ズを使った、トランシ－バ－の
名前を決めました。
「ＭｉｌｋｙＷａｙ］（ミルキ－ウェイ：天の川）です。
この後に、波長を付けようと思います。
もうずっと、宇宙関係の名前が好きで、いろいろ使ってきましたが、
だんだん専門用語風の名前しか残らなくなってきました。
「ブラックホ－ル」は、皆さん知っていると思いますが、どうも
リグの名前には、向かないようです。
お盆休みに、６ｍ、１５ｍをワッチしましたが、昔ほどの賑わいは
ないですね。
でも、出ていればよく聞こえます。０．１Ｗなので、呼びはしませんが
リニアさえあれば、十分運用可能です。
リニアアンプを、真空管で作れないか考えています。
出力は、１Ｗ程度でいいのですが、なかなか良い球が見当たりません。
また、私自身は、球の工作はしてきましたが、球の動作など考えたことがなく、一体どういう規格の球ならいいのか誌ら、分かりません。
電源は、トランスレスの１５０Ｖあたりでしょうね。今時分、トランスは高いです。
もう少し考えてみます。
ＭｉｌｋｙＷａｙ６とＭｉｌｋｙＷａｙ１５の、写真をＵＰします。
トランスバ－タ－「Ｔｒａｎ１１３０」キット発売
皆さん、こんにちは。
ＧＥＮ１１３０につないで、５０ＭＨｚトランシ-バ-にする、
トランスバ-タ-・ユニット「ＴＲＡ１１３０」セミキットを
発売しました。
ＤＣ電源切り替え・ユニット「ＤＣＣ１１３０」と一緒に
なっています。こちらも、セミキットです。
価格は、 １ｓｅｔ ￥８０００（税込み）+送料￥３００
で、お願いします。
キットは、５０ＭＨｚでパ－ツをパッキングしてありますが、
少し部品を変えることで、他のバンドへの移行もできます。
（先日書いたように、２１ＭＨｚで製作しました）
ＶＦＯは付いていません。今後５０ＭＨｚ用として用意する予定です。
表示用ＬＣＤには、ＡＭＱ１６０２を使います。ＬＣＤだけでも￥１８００ぐらいしますので、価格はそれなりになります。
ｓｉ５３５１＋ＰＩＣ１２Ｆ１８４０にいつものＶＦＯとなります。
トランスバ－タ－での、出力は、５０ＭＨｚで１５０ｍＷぐらいと
なります。（ＨＦ帯では、２００ｍＷ出ます）
パワ-アップは、リニアアンプを使います。
この部分も、今後開発したいと思います。
ＣＹＴＥＣのＨＰ表紙部の、編集は今週末ぐらいに行います。
トランシ-バ-の名前がまだ決まっていません。
猛暑で、浮かびません・・・・。
ちなみに、１１３０をシリ-ズ名として使っていますが、これは昨年の
１１月３０日に、ジェネレ－タ－が完成したからです。
大きな意味はありませんでした。hi
皆さん、こんにちは。ＧＥＮ１１３０につないで、５０ＭＨｚトランシ-バ-にする、
トランスバ-タ-・ユニット「ＴＲＡ１１３０」セミキットを
発売しました。
ＤＣ電源切り替え・ユニット「ＤＣＣ１１３０」と一緒に
なっています。こちらも、セミキットです。
価格は、 １ｓｅｔ ￥８０００（税込み）+送料￥３００
で、お願いします。
キットは、５０ＭＨｚでパ－ツをパッキングしてありますが、
少し部品を変えることで、他のバンドへの移行もできます。
（先日書いたように、２１ＭＨｚで製作しました）
ＶＦＯは付いていません。今後５０ＭＨｚ用として用意する予定です。
表示用ＬＣＤには、ＡＭＱ１６０２を使います。ＬＣＤだけでも￥１８００ぐらいしますので、価格はそれなりになります。
ｓｉ５３５１＋ＰＩＣ１２Ｆ１８４０にいつものＶＦＯとなります。
トランスバ－タ－での、出力は、５０ＭＨｚで１５０ｍＷぐらいと
なります。（ＨＦ帯では、２００ｍＷ出ます）
パワ-アップは、リニアアンプを使います。
この部分も、今後開発したいと思います。
ＣＹＴＥＣのＨＰ表紙部の、編集は今週末ぐらいに行います。
トランシ-バ-の名前がまだ決まっていません。
猛暑で、浮かびません・・・・。
ちなみに、１１３０をシリ-ズ名として使っていますが、これは昨年の
１１月３０日に、ジェネレ－タ－が完成したからです。
大きな意味はありませんでした。hi
トランスバ－タ－「Ｔｒａｎ１１３０」キット
皆さん、こんにちは。
トランスバ-タ-「Ｔｒａｎ１１３０」のセミキットが、もうすぐ完成します。
今回は、ＤＣ電源切り替えユニット「ＤＣＣ－１１３０」キットを
一緒に同封した形となります。
いつものパタ-ンですが、基板＋主要部品のキットで、すいませんが
Ｃ，Ｒ類は、別途購入してください。たぶん、手持ちがあるのでは
ないかと思いますが。
それから、残りのＶＦＯキットを準備しだしました。
今回のＶＦＯは、４１ＭＨｚ発振の物で、今回の５０ＭＨｚ用に
します。
現在、表示部をどうするかで悩んでいます。
いつもの、ＡＭＣ１６０２ですと、値段が高いのが悩みです。
ただし、端子用基板がすでに製作してあります。
小型ＬＣＤ、ＡＱＭ１６０２ですと、価格は半額ぐらいですが、端子用基板を作っていないので、これが悩みです。
－・・・－
今回、１１３０ユニット・シリ－ズで作った、トランシ－バ－の
名前が決まりません。なんか、名前を付けないと、張り合いが出ないのですが。
今回は、思いつきません。
トランスバ-タ-「Ｔｒａｎ１１３０」のセミキットが、もうすぐ完成します。
今回は、ＤＣ電源切り替えユニット「ＤＣＣ－１１３０」キットを
一緒に同封した形となります。
いつものパタ-ンですが、基板＋主要部品のキットで、すいませんが
Ｃ，Ｒ類は、別途購入してください。たぶん、手持ちがあるのでは
ないかと思いますが。
それから、残りのＶＦＯキットを準備しだしました。
今回のＶＦＯは、４１ＭＨｚ発振の物で、今回の５０ＭＨｚ用に
します。
現在、表示部をどうするかで悩んでいます。
いつもの、ＡＭＣ１６０２ですと、値段が高いのが悩みです。
ただし、端子用基板がすでに製作してあります。
小型ＬＣＤ、ＡＱＭ１６０２ですと、価格は半額ぐらいですが、端子用基板を作っていないので、これが悩みです。
－・・・－
今回、１１３０ユニット・シリ－ズで作った、トランシ－バ－の
名前が決まりません。なんか、名前を付けないと、張り合いが出ないのですが。
今回は、思いつきません。
２１ＭＨｚバンド
皆さん、こんにちは。
毎日暑い日が、続きますね。
ちょっと、疲れてきました。
先日製作した、２１ＭＨｚのトランシ-バ-で、２１ＭＨｚバンドを
ワッチしていますが、思ったよりオンエア-されている方が多く、
夏は７ＭＨｚより面白いです。
Ｅｓが安定しているのか、ＪＡ４，ＪＡ６、ＪＡ８などが良く聞こえます。（ただし、朝夕で昼間は、それほどではありませんが）
開局当時から、１５ｍバンドが好きで、ずっとかかわってきました。
現在は、タワ-も処分して、昔ほど聞いていませんでしたが、
久しぶりに聞いたら、面白いです。
自作で無線機を作る場合、ＱＲＶしている方が多いバンドのほうが、
製作後のＱＳＯのチャンスがあり、作る気が起きます。
しかし、逆にあまり聞いても出ていないと、製作意欲もなくなります。
最近の、自作離れの原因の一つに、静かなバンドが理由の一つになって
いるかもしれませんね。
昭和のアマチュア無線は、掛け値なしに面白かったです。
毎日暑い日が、続きますね。
ちょっと、疲れてきました。
先日製作した、２１ＭＨｚのトランシ-バ-で、２１ＭＨｚバンドを
ワッチしていますが、思ったよりオンエア-されている方が多く、
夏は７ＭＨｚより面白いです。
Ｅｓが安定しているのか、ＪＡ４，ＪＡ６、ＪＡ８などが良く聞こえます。（ただし、朝夕で昼間は、それほどではありませんが）
開局当時から、１５ｍバンドが好きで、ずっとかかわってきました。
現在は、タワ-も処分して、昔ほど聞いていませんでしたが、
久しぶりに聞いたら、面白いです。
自作で無線機を作る場合、ＱＲＶしている方が多いバンドのほうが、
製作後のＱＳＯのチャンスがあり、作る気が起きます。
しかし、逆にあまり聞いても出ていないと、製作意欲もなくなります。
最近の、自作離れの原因の一つに、静かなバンドが理由の一つになって
いるかもしれませんね。
昭和のアマチュア無線は、掛け値なしに面白かったです。
モロモロです。
書き忘れたことがあるので、追加です。
ノイズキャンセル回路は、今回は使っていません。
なぜか、送受信切り替え時に、ポップノイズが出ません。
理由は分かりませんが、出ないので、そのままです。
２１ＭＨｚバンドが、いい感じです。
開局当時は、ＦＴ４００Ｓで、２１ＭＨｚに出ていました。
ＤＸもやっていた時期があり、その時も２１ＭＨｚバンドを中心と
していました。
ここの所、もう何年もバンドを聞いていませんでしたが、５０ＭＨｚが
普段の日あまりにも、出ている人がいないので、今回の２１ＭＨｚを
製作しました。
聞いてみると、これがけっこうＱＲＶしています。Ｅスポのせいもありますが、ＪＡ６，ＪＡ８などが聞こえます。
自作するなら、２１ＭＨｚあたりが良いかもしれません。
紫外線硬化レジンを、ご存知ですか。
接着剤なのですが、専用ライトで紫外線を当てると、硬化します。
これが、便利で最近は、すべてこれで固定しています。
アマゾンで購入できます。
今回、懐かしの２ＳＫ２４１を使いましたが、どうも使いにくい面が
あります。
ゲインがありすぎるのです。ＶＨＦタイではいいのですが、ＨＦに下がると、ゲインが大きく発振したりします。
ドレインのコイル負荷は、センタ－タップへつないだ方が良いです。
負荷インピ－ダンスが下がり、ゲインが落ちるため発振しなくなります。
そいえば、アイテックの千葉さんは、電源をコイルの中間タップに
つないでいました。発振逃れだったのでしょう。
ゲインが多いと、全体がワサワサと、落ち着きのない感じを受けます。
別に内部ノイズが多いわけではなく、騒がしい感じがします。
私は、２ＳＫ２４１よりＴＲのほうが好きですね。
ノイズキャンセル回路は、今回は使っていません。
なぜか、送受信切り替え時に、ポップノイズが出ません。
理由は分かりませんが、出ないので、そのままです。
２１ＭＨｚバンドが、いい感じです。
開局当時は、ＦＴ４００Ｓで、２１ＭＨｚに出ていました。
ＤＸもやっていた時期があり、その時も２１ＭＨｚバンドを中心と
していました。
ここの所、もう何年もバンドを聞いていませんでしたが、５０ＭＨｚが
普段の日あまりにも、出ている人がいないので、今回の２１ＭＨｚを
製作しました。
聞いてみると、これがけっこうＱＲＶしています。Ｅスポのせいもありますが、ＪＡ６，ＪＡ８などが聞こえます。
自作するなら、２１ＭＨｚあたりが良いかもしれません。
紫外線硬化レジンを、ご存知ですか。
接着剤なのですが、専用ライトで紫外線を当てると、硬化します。
これが、便利で最近は、すべてこれで固定しています。
アマゾンで購入できます。
今回、懐かしの２ＳＫ２４１を使いましたが、どうも使いにくい面が
あります。
ゲインがありすぎるのです。ＶＨＦタイではいいのですが、ＨＦに下がると、ゲインが大きく発振したりします。
ドレインのコイル負荷は、センタ－タップへつないだ方が良いです。
負荷インピ－ダンスが下がり、ゲインが落ちるため発振しなくなります。
そいえば、アイテックの千葉さんは、電源をコイルの中間タップに
つないでいました。発振逃れだったのでしょう。
ゲインが多いと、全体がワサワサと、落ち着きのない感じを受けます。
別に内部ノイズが多いわけではなく、騒がしい感じがします。
私は、２ＳＫ２４１よりＴＲのほうが好きですね。
21MHzトランシ－バ－が完成しました。
皆さん、こんにちは。
個々の所、猛暑が続いていますが、お元気でしょうか。
Ｇｅｎ１１３０＋Ｔｒａｎ１１３０で、他のバンドのトランシ―バ－が
作れるかを、検証するために２１ＭＨｚトランシ－バ－を、作りました。
フィルタ－周波数も変えました。手持ちがあった、１２．８ＭＨｚの
クリスタルで、フィルタ－を作りました。
５０ＭＨｚから、２１ＭＨｚへのコンバ－トは、いくつかの定数を替え、コイル類を替え、ＶＦＯ周波数を変えると、変更できます。
今回は、フィルタ－周波数を変えたので、変更する部分が多くなりましたが、９ＭＨｚジェネレ－タ－の場合ですと、マッチング部分がそのまま使えますので、以下の部分の変更で済みます。
１）７Ｋ／１０Ｋコイルと同調コンデンサ－
２）ファイナル部のＬＰＦのコイル、コンデンサ－定数
３）ＶＦＯ発振周波数
ＬＰＦの計算は、ＣＹＴＥＣから出ているツ－ルが使えます。
コンバ－ト時の注意点は、周波数が低くなると、全体的にゲインが
あがるので、プリアンプと送信部２ＳＫ２４１などのゲインを調整
する必要があります。
具体的には、ソ－ス抵抗を大きくする、ドレイン出力に抵抗を抱かせて
ゲインを落とす。などで、合わせられます。
（３．５ＭＨｚ、７ＭＨｚはやっていないのですが、受信時や送信時の
デバイスの飽和に気を付ければ、あとは同じです）
送信出力は、はっきりしませんが、２００ｍＷは出ています。
５０ＭＨｚで、以前２００ｍＷと書きましたが、その後の測定では、
１００ｍＷちょっと、と言う結果になっています。
オシロがあれば、出力波形をモニタ－して、２ＳＫ２４１のドライバ－段が飽和していないかを見ます。ゲインが高いと、発振の様なぶれた
波形が観測されます。ＶＦＯ入力レベルを変えたりして、綺麗な波形に
なるようにします。
今回の試作に際して、ＶＦＯ周波数表示に、小型ＬＣＤ／ＡＱＭ１６０２を使いましたが、これはケ－スが、ＹＭ２５０と高さがないため。小型な物を使いました。
色は、ホワイト仕様です。今度つまみを赤で塗装してみようと、思います。
１１３０シリ－ズは、これで３台試作しましたが、再現性も良く、実用面でも、十分な性能を持っています。
トランスバ－タ－部の基板が、届きましたので、ＴＲＡＮ１１３０の
キット製作を進めます。
ＶＦＯ部をどうするかで、悩んでいます。
皆さん、こんにちは。個々の所、猛暑が続いていますが、お元気でしょうか。
Ｇｅｎ１１３０＋Ｔｒａｎ１１３０で、他のバンドのトランシ―バ－が
作れるかを、検証するために２１ＭＨｚトランシ－バ－を、作りました。
フィルタ－周波数も変えました。手持ちがあった、１２．８ＭＨｚの
クリスタルで、フィルタ－を作りました。
５０ＭＨｚから、２１ＭＨｚへのコンバ－トは、いくつかの定数を替え、コイル類を替え、ＶＦＯ周波数を変えると、変更できます。
今回は、フィルタ－周波数を変えたので、変更する部分が多くなりましたが、９ＭＨｚジェネレ－タ－の場合ですと、マッチング部分がそのまま使えますので、以下の部分の変更で済みます。
１）７Ｋ／１０Ｋコイルと同調コンデンサ－
２）ファイナル部のＬＰＦのコイル、コンデンサ－定数
３）ＶＦＯ発振周波数

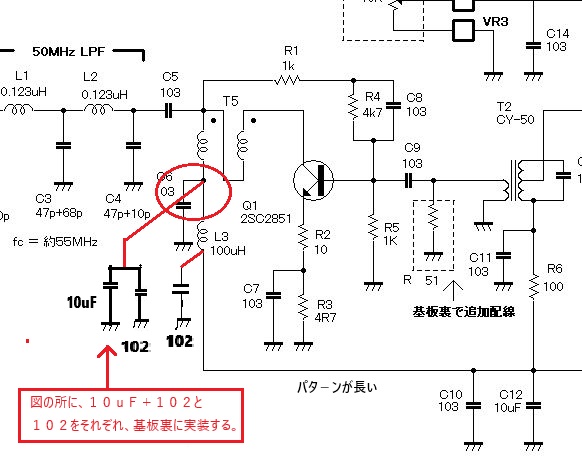

ＬＰＦの計算は、ＣＹＴＥＣから出ているツ－ルが使えます。
コンバ－ト時の注意点は、周波数が低くなると、全体的にゲインが
あがるので、プリアンプと送信部２ＳＫ２４１などのゲインを調整
する必要があります。
具体的には、ソ－ス抵抗を大きくする、ドレイン出力に抵抗を抱かせて
ゲインを落とす。などで、合わせられます。
（３．５ＭＨｚ、７ＭＨｚはやっていないのですが、受信時や送信時の
デバイスの飽和に気を付ければ、あとは同じです）
送信出力は、はっきりしませんが、２００ｍＷは出ています。
５０ＭＨｚで、以前２００ｍＷと書きましたが、その後の測定では、
１００ｍＷちょっと、と言う結果になっています。
オシロがあれば、出力波形をモニタ－して、２ＳＫ２４１のドライバ－段が飽和していないかを見ます。ゲインが高いと、発振の様なぶれた
波形が観測されます。ＶＦＯ入力レベルを変えたりして、綺麗な波形に
なるようにします。
今回の試作に際して、ＶＦＯ周波数表示に、小型ＬＣＤ／ＡＱＭ１６０２を使いましたが、これはケ－スが、ＹＭ２５０と高さがないため。小型な物を使いました。
色は、ホワイト仕様です。今度つまみを赤で塗装してみようと、思います。
１１３０シリ－ズは、これで３台試作しましたが、再現性も良く、実用面でも、十分な性能を持っています。
トランスバ－タ－部の基板が、届きましたので、ＴＲＡＮ１１３０の
キット製作を進めます。
ＶＦＯ部をどうするかで、悩んでいます。
