Ｎｅｗ ｄｓＰＳＮ＿７ＭＨｚＳＳＢ送信機
皆さん、こんにちは。
昨年、ｄｓＰＩＣを使ったＰＳＮ送信機を、製作していました。
オリジナルの回路で製作したものが、動作の点で不安定だったので
ＢＭを中心として、新しく製作しました。
この製作過程で、動作の不安定な原因が、スム－ジングフィルタ－が
無かったためと分かり、急遽ＨＰに情報を、しました。
その後、公開するのを忘れていました。
今回、簡単ですが、各部の回路図と、部品配置図を、「画像フォルダ－」へＵＰしました。

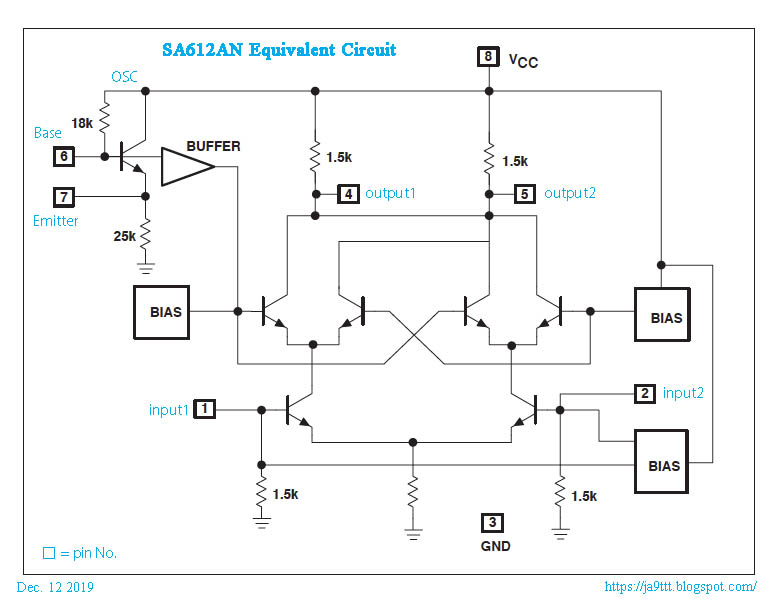

ＢＭに、アナログのＡＮ６１２ｘ２を使いました。
構成が複雑になり、バススイッチを使用したもののほうが、簡単に
製作できます。
バラモジ部の不安定さの原因がわかったため、ＡＮ６１２のバラモジは
御利益が薄くなりました。hi
ケ－スは、昔製作したアナログのＰＳＮ送信機のケースの流用です。
あちらこちらに穴が開いていて、ぼろ隠しにシ－ルが張ってあります。
（このシ－ルは、HONDAレ－シングチームの物で、個人的には気に入っています）
今回の物は、ＰＩＮダイオ－ド使った、パワ－コントロ－ルが付いています。これはかなり便利な回路です。
興味のある方は、ご覧ください。
皆さん、こんにちは。昨年、ｄｓＰＩＣを使ったＰＳＮ送信機を、製作していました。
オリジナルの回路で製作したものが、動作の点で不安定だったので
ＢＭを中心として、新しく製作しました。
この製作過程で、動作の不安定な原因が、スム－ジングフィルタ－が
無かったためと分かり、急遽ＨＰに情報を、しました。
その後、公開するのを忘れていました。
今回、簡単ですが、各部の回路図と、部品配置図を、「画像フォルダ－」へＵＰしました。
ＢＭに、アナログのＡＮ６１２ｘ２を使いました。
構成が複雑になり、バススイッチを使用したもののほうが、簡単に
製作できます。
バラモジ部の不安定さの原因がわかったため、ＡＮ６１２のバラモジは
御利益が薄くなりました。hi
ケ－スは、昔製作したアナログのＰＳＮ送信機のケースの流用です。
あちらこちらに穴が開いていて、ぼろ隠しにシ－ルが張ってあります。
（このシ－ルは、HONDAレ－シングチームの物で、個人的には気に入っています）
今回の物は、ＰＩＮダイオ－ド使った、パワ－コントロ－ルが付いています。これはかなり便利な回路です。
興味のある方は、ご覧ください。
Libra7000 再製作
皆さん、こんにちは。
今、Ｃｏｓｍｏ６０００のトランスバ－タ－部を、製作していますが、
ちょっと横道にそれて、Ｌｉｂｒａ７０００受信機を、製作していました。
改めての製作ではなく、１番初めに製作したものの、作り直しです。
初号機は、家のシャックで使っていましたが、スタ－ト時に、
Ｓメータ－が振れているのです。時間がたつと治るのですが、どうも
気になります。（初号機のほかは、何ともありません）
基板も、開発基板の様なものなので、思い切って作り直すことにしました。
今回、時間がかかったところは、ラジケ－タ－の部分でした。
実は、諸語茎をケ－スごと落としてしまい、使っていたラジケ－タ－が
動かなくなりました。
そこで、手持ちの物に交換したのですが、以前のものと違い、電流値が
大きいようで、振れが全くよくありません。
（Ｌｉｂｒａ７０００は、１００ｕＡのメ－タ－を使った時が、一番
Ｓメータ－らしく振れます）
メ－タ－アンプのゲインを増やしてみたりしましたが、オフセットを
掛けて使っている関係上、どうもサチリが早いようで、うまくいきません。
結局、ＡＧＣアンプのＯＰアンプのゲインを上げて、対処しました。
そのほか、ＡＧＣ用ＲＦアンプの入出力の、コンデンサ－の値を
変更したりと、結構時間がかかりました。
結果は、ラジケ－タ－でも振れが良くなりましたが、別に正確に
振れているわけではないので、骨折り損に近かったかもしれません。
Ｌｉｂｒａ７０００の再現性は良く、ラジケ－タ－でなければ、すんなり製作できます。
今後の計画として、Ｌｉｂｒａ７０００を、トランシ－バ－にするためのアダプタ－を、考えています。
Ｌｉｂｒａ７０００のフロントエンド部は、外部フィルタ－がつなげるようになっています。これを使い、フィルタ－と、ＶＦＯ，ＢＦＯを
共用として、トランシ－バ－化ができる筈です。
（外部フィルタ－ユニットは、以前公開しています）
Ｃｏｓｍｏ６０００のとタンスバ－タ－部は、試作が終わった段階です。
今回は、プリアンプに、２ＳＣ１２１５ｘ２の抵抗帰還ＮＦＢアンプを
使ってみます。
ミキサ－には、ＢＦ２５６ｘ２を使います。
前回製作したものと比べて、どうなるか興味があります。
今度のほうが、部品の入手は楽になります。
最近の近況でした。
皆さん、こんにちは。今、Ｃｏｓｍｏ６０００のトランスバ－タ－部を、製作していますが、
ちょっと横道にそれて、Ｌｉｂｒａ７０００受信機を、製作していました。
改めての製作ではなく、１番初めに製作したものの、作り直しです。
初号機は、家のシャックで使っていましたが、スタ－ト時に、
Ｓメータ－が振れているのです。時間がたつと治るのですが、どうも
気になります。（初号機のほかは、何ともありません）
基板も、開発基板の様なものなので、思い切って作り直すことにしました。
今回、時間がかかったところは、ラジケ－タ－の部分でした。
実は、諸語茎をケ－スごと落としてしまい、使っていたラジケ－タ－が
動かなくなりました。
そこで、手持ちの物に交換したのですが、以前のものと違い、電流値が
大きいようで、振れが全くよくありません。
（Ｌｉｂｒａ７０００は、１００ｕＡのメ－タ－を使った時が、一番
Ｓメータ－らしく振れます）
メ－タ－アンプのゲインを増やしてみたりしましたが、オフセットを
掛けて使っている関係上、どうもサチリが早いようで、うまくいきません。
結局、ＡＧＣアンプのＯＰアンプのゲインを上げて、対処しました。
そのほか、ＡＧＣ用ＲＦアンプの入出力の、コンデンサ－の値を
変更したりと、結構時間がかかりました。
結果は、ラジケ－タ－でも振れが良くなりましたが、別に正確に
振れているわけではないので、骨折り損に近かったかもしれません。
Ｌｉｂｒａ７０００の再現性は良く、ラジケ－タ－でなければ、すんなり製作できます。
今後の計画として、Ｌｉｂｒａ７０００を、トランシ－バ－にするためのアダプタ－を、考えています。
Ｌｉｂｒａ７０００のフロントエンド部は、外部フィルタ－がつなげるようになっています。これを使い、フィルタ－と、ＶＦＯ，ＢＦＯを
共用として、トランシ－バ－化ができる筈です。
（外部フィルタ－ユニットは、以前公開しています）
Ｃｏｓｍｏ６０００のとタンスバ－タ－部は、試作が終わった段階です。
今回は、プリアンプに、２ＳＣ１２１５ｘ２の抵抗帰還ＮＦＢアンプを
使ってみます。
ミキサ－には、ＢＦ２５６ｘ２を使います。
前回製作したものと比べて、どうなるか興味があります。
今度のほうが、部品の入手は楽になります。
最近の近況でした。
Gen1130 昨日の続き
皆さん、こんにちは。
昨日ＵＰした、Ｇｅｎ１１３０ １１．２７３５ＭＨｚバ－ジョンの、
部品配置図です。
フィルタ－部のパタ－ンが、共用タイプになっています。
秋月さんで販売していた、大方のフィルタ－と、ＭＩＺＵＨＯさん
などが使用していた、小型のフィルタ－と、両方が使えます。
ＢＦＯ用のクリスタルには、当時のＵＳＢ用を使用しましたが、
どうも周波数が高く、トリマ－では落ちません。
発振回路の、定数などの影響かと思います。
そこで、１０ｕＨを入れて、ＶＸＯにして周波数を落としています。
入れなくともよい場合は、ここをジャンパ－します。
今回、ＩＦ増幅には、ＭＣ１３５０ではなく、ＳＮ７６６００Ｐと
いう石を使っています。
この医師は、ＭＣ１３５０と全く同じもので、白黒ＴＶのＩＦ用
ＩＣです。この石は、アメリカで２社、ヨ－ロッパで１社、同じ
内容で生産していました。
昔、ＭＣ１３５０が流行っていたころ、この石は売れずにいました。
それで、少し購入しておいたものです。かなり古い物で、ピンが酸化
していますが、綺麗にすればハンダ付けもＯＫです。
ＡＦアンプには、東芝のＴＡ７３６８を使用しましたが、３番ピンに
電圧がかかるようにしてあります。これは、送受信切り替え時の
ポップ音を軽減するためで、２２Ｋと４７ｕＦ戸のｐ時定数で
少し立ち上がりを遅らせています。
出ん切り替えに、ＴＲを使い上記の変更で、切り替え時のポップ音は
ほとんど気にかかりません。
ＤＴＣ（デジタルＴＲ、ＮＰＮ型）を多用していますが、ＯＰアンプ
が２個入りなので、回路を分けて使用した場合、ＯＰアンプの
電源を落とすわけにもいかず、ＤＴＣにて回路をショ－トして
送受信時の影響を避けています。
１個入りのＯＰアンプなら、問題はないのですが、２個入りが普通
なので、仕方ない所です。
ＶＲの取り付け穴も２種類の、ＶＲが入るようにしてあります。
中華線緒１０ＫＶＲを、結構在庫しているので、それが使える
ようにです。秋月販売のＶＲも入ります。
Ｓメータ－の感度調整用ＶＲが、基板に入らず、外付けになります。
大体、４７Ｋあたりを付ければＯＫです。
実は、ＭＣ１３５０ｘ２のバ－ジョンも、試作してありますが、
ゲインがある分、なんとなく使いにくく、ＩＦ増幅は１段でも
通常のＱＳＯには、問題なく行けるとして、ＧＥＮ１１３０は
１段としました。
今、トランスバ－タ－部を見直そうと、始めました。
２ＳＫ１２５ｘ２のミキサ－は、在庫消化しか理由がなく、現在では
入手も難しそうなので、ミキサ－を変更しようと思います。
ＡＮ６１２があるので、この辺りが良いかもしれないと思っています。
今年前半は、ジェネレ－タ－で終わりそうです。
皆さん、こんにちは。昨日ＵＰした、Ｇｅｎ１１３０ １１．２７３５ＭＨｚバ－ジョンの、
部品配置図です。
フィルタ－部のパタ－ンが、共用タイプになっています。
秋月さんで販売していた、大方のフィルタ－と、ＭＩＺＵＨＯさん
などが使用していた、小型のフィルタ－と、両方が使えます。
ＢＦＯ用のクリスタルには、当時のＵＳＢ用を使用しましたが、
どうも周波数が高く、トリマ－では落ちません。
発振回路の、定数などの影響かと思います。
そこで、１０ｕＨを入れて、ＶＸＯにして周波数を落としています。
入れなくともよい場合は、ここをジャンパ－します。
今回、ＩＦ増幅には、ＭＣ１３５０ではなく、ＳＮ７６６００Ｐと
いう石を使っています。
この医師は、ＭＣ１３５０と全く同じもので、白黒ＴＶのＩＦ用
ＩＣです。この石は、アメリカで２社、ヨ－ロッパで１社、同じ
内容で生産していました。
昔、ＭＣ１３５０が流行っていたころ、この石は売れずにいました。
それで、少し購入しておいたものです。かなり古い物で、ピンが酸化
していますが、綺麗にすればハンダ付けもＯＫです。
ＡＦアンプには、東芝のＴＡ７３６８を使用しましたが、３番ピンに
電圧がかかるようにしてあります。これは、送受信切り替え時の
ポップ音を軽減するためで、２２Ｋと４７ｕＦ戸のｐ時定数で
少し立ち上がりを遅らせています。
出ん切り替えに、ＴＲを使い上記の変更で、切り替え時のポップ音は
ほとんど気にかかりません。
ＤＴＣ（デジタルＴＲ、ＮＰＮ型）を多用していますが、ＯＰアンプ
が２個入りなので、回路を分けて使用した場合、ＯＰアンプの
電源を落とすわけにもいかず、ＤＴＣにて回路をショ－トして
送受信時の影響を避けています。
１個入りのＯＰアンプなら、問題はないのですが、２個入りが普通
なので、仕方ない所です。
ＶＲの取り付け穴も２種類の、ＶＲが入るようにしてあります。
中華線緒１０ＫＶＲを、結構在庫しているので、それが使える
ようにです。秋月販売のＶＲも入ります。
Ｓメータ－の感度調整用ＶＲが、基板に入らず、外付けになります。
大体、４７Ｋあたりを付ければＯＫです。
実は、ＭＣ１３５０ｘ２のバ－ジョンも、試作してありますが、
ゲインがある分、なんとなく使いにくく、ＩＦ増幅は１段でも
通常のＱＳＯには、問題なく行けるとして、ＧＥＮ１１３０は
１段としました。
今、トランスバ－タ－部を見直そうと、始めました。
２ＳＫ１２５ｘ２のミキサ－は、在庫消化しか理由がなく、現在では
入手も難しそうなので、ミキサ－を変更しようと思います。
ＡＮ６１２があるので、この辺りが良いかもしれないと思っています。
今年前半は、ジェネレ－タ－で終わりそうです。
懐かしい、１１．２７３５ＭＨｚフィルタ－
皆さん、こんにちは。
ＳＳＢジェネレ－タ－「Ｇｅｎ１１３０」が、なかなか使えそうなので
昔懐かしの、１１．２７３５ＭＨｚクリスタルフィルタ－を、乗せた
ジェネレ－タ－を作ってみました。」
フィルタ－は、昔みんなが使った、秋月さんで販売していたものです。
もう何年も、ラダ－型フィルタ－でやっていましたが、在庫のフィルタ－がもったいないのと、懐かしいので、もう一度がんばってもらいたく、製作してみました。
最近は、「昭和」と言うフレ－ズが気になりますね。
皆さん、こんにちは。ＳＳＢジェネレ－タ－「Ｇｅｎ１１３０」が、なかなか使えそうなので
昔懐かしの、１１．２７３５ＭＨｚクリスタルフィルタ－を、乗せた
ジェネレ－タ－を作ってみました。」
フィルタ－は、昔みんなが使った、秋月さんで販売していたものです。
もう何年も、ラダ－型フィルタ－でやっていましたが、在庫のフィルタ－がもったいないのと、懐かしいので、もう一度がんばってもらいたく、製作してみました。
最近は、「昭和」と言うフレ－ズが気になりますね。

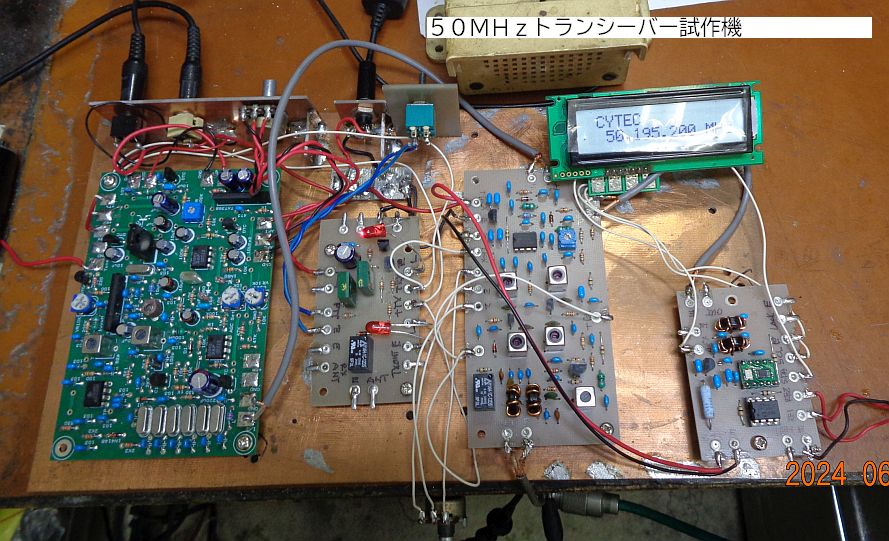

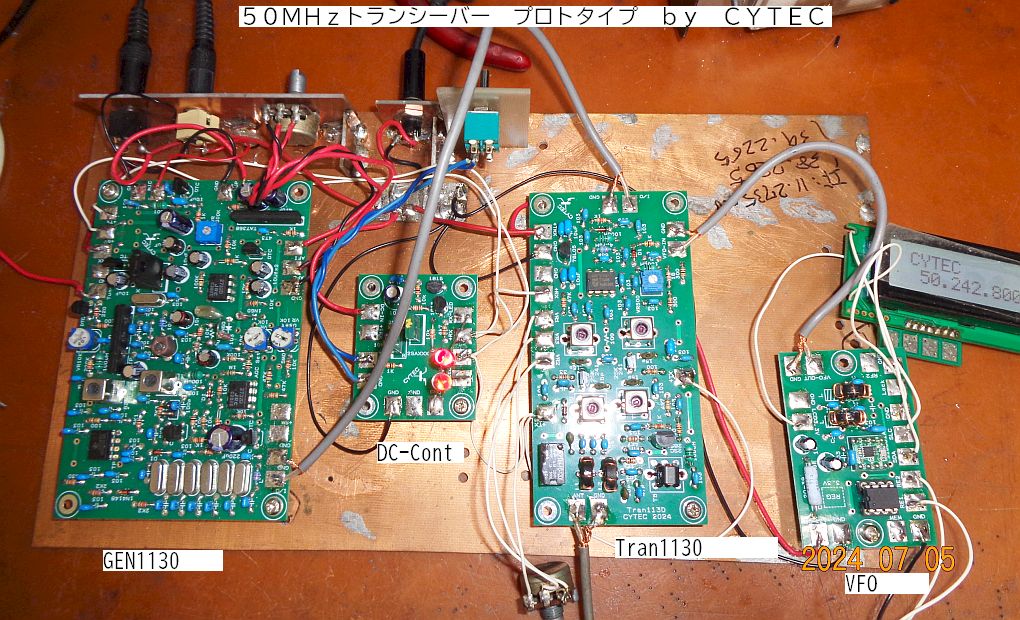

５０ＭHzSSBトランシ－バ－「Cosmo６０００」完成
皆さん、こんにちは。
先月から、今月にかけて手掛けていた、５０MHｚトランシ-バ－が
完成しました。
ネ-ミングは、うつもの様に宇宙関係で、そのものずばり宇宙から
「Cosmo６０００」としました。
正しくは、宇宙＝Ｃｏｓｍｏｓと、コスモスになりますが、花の様な
真苗になるため、Ｃｏｓｍｏとしました。
ＭＡＺＤＡの往年の名車「コスモ」と同じになりましたが、
これで行きます。
今回の無線機は、電源＋スピ－カ－を、内蔵しました。
今まであまりやっていませんでしたが、珍しく今回は内臓としました。
実は、手元に以前使っていたノ－トパソコンのアダプタ-があり、
規格が １８Ｖ／３．３Ａと使えそうなうえ、小型でいい感じがしたので、それを内蔵としました。
１８Ｖを、１５Ｖに落とし（ツェナ－だいお-どをつかった簡易電源）
その後、３端子で１２Ｖに落としました。
Ｃｏｓｍｏ６０００のそうしよう電流が、送信時で１．５Ａ程度なので
十分持ちそうです。
Ｃｏｓｍｏのファイナルは、ＦＥＴ仕様です。電圧を上げると、パワ-が増えるのも好都合で、１５Ｖを加えたところ、５Ｗほどになりました。（さすが１８Ｖは掛けませんでした）
ケ-スもリユ－スです。
昔、ラジオの製作に投稿した、５０ＭＨｚＳＳＢトランシ-バ-のケ-スを流用しました。
最近は、昔製作したものが溜まってきていて、捨てるのも何なので、
ばらして部品を使うとか、ケ-スを流用するとかするようにしています。
ケ-スは、パネルや上ふたなどを塗装しました。
ここで、一つの智恵ですが、塗料には普通の羅カ-スプレ-ではなく、
ホ-ムセンタ-で売っている車の補修用スプレ-が、いいです。
色も深く、光沢もあり、なかなかいい感じになります。
白などは、絶対こちらの方がいいですね。
塗装は、いつものように、スト-ブを使った、焼き付け塗装で、
被膜が固くなりはげません。
一応の写真を、「画像フォルダ-」へＵＰしました。
今後、製作デ-タ-を、「クラフトマン・クラブ」へＵＰしたいと思います。
また、使用した、ＳＳＢジェネレ-タ-「ＧＥＮ１１３０」のキットを
考えてみたいと思います。
使ってみると、結構よく、ＩＣも手元にあるので、少数キットを
出したいですね。（いつになるか）
今回のトランシ-バ-は、今まで製作してきた中では、満足できるものに
なりました。
皆さん、こんにちは。先月から、今月にかけて手掛けていた、５０MHｚトランシ-バ－が
完成しました。
ネ-ミングは、うつもの様に宇宙関係で、そのものずばり宇宙から
「Cosmo６０００」としました。
正しくは、宇宙＝Ｃｏｓｍｏｓと、コスモスになりますが、花の様な
真苗になるため、Ｃｏｓｍｏとしました。
ＭＡＺＤＡの往年の名車「コスモ」と同じになりましたが、
これで行きます。
今回の無線機は、電源＋スピ－カ－を、内蔵しました。
今まであまりやっていませんでしたが、珍しく今回は内臓としました。
実は、手元に以前使っていたノ－トパソコンのアダプタ-があり、
規格が １８Ｖ／３．３Ａと使えそうなうえ、小型でいい感じがしたので、それを内蔵としました。
１８Ｖを、１５Ｖに落とし（ツェナ－だいお-どをつかった簡易電源）
その後、３端子で１２Ｖに落としました。
Ｃｏｓｍｏ６０００のそうしよう電流が、送信時で１．５Ａ程度なので
十分持ちそうです。
Ｃｏｓｍｏのファイナルは、ＦＥＴ仕様です。電圧を上げると、パワ-が増えるのも好都合で、１５Ｖを加えたところ、５Ｗほどになりました。（さすが１８Ｖは掛けませんでした）
ケ-スもリユ－スです。
昔、ラジオの製作に投稿した、５０ＭＨｚＳＳＢトランシ-バ-のケ-スを流用しました。
最近は、昔製作したものが溜まってきていて、捨てるのも何なので、
ばらして部品を使うとか、ケ-スを流用するとかするようにしています。
ケ-スは、パネルや上ふたなどを塗装しました。
ここで、一つの智恵ですが、塗料には普通の羅カ-スプレ-ではなく、
ホ-ムセンタ-で売っている車の補修用スプレ-が、いいです。
色も深く、光沢もあり、なかなかいい感じになります。
白などは、絶対こちらの方がいいですね。
塗装は、いつものように、スト-ブを使った、焼き付け塗装で、
被膜が固くなりはげません。
一応の写真を、「画像フォルダ-」へＵＰしました。
今後、製作デ-タ-を、「クラフトマン・クラブ」へＵＰしたいと思います。
また、使用した、ＳＳＢジェネレ-タ-「ＧＥＮ１１３０」のキットを
考えてみたいと思います。
使ってみると、結構よく、ＩＣも手元にあるので、少数キットを
出したいですね。（いつになるか）
今回のトランシ-バ-は、今まで製作してきた中では、満足できるものに
なりました。
Re: 「Cosmo６０００」完成
JA9MAT
2024/02/27(Tue) 08:37 No.160
内田 様、
完成しましたね。
回路も外観もしっかりしていてFBです。
完成しましたね。
回路も外観もしっかりしていてFBです。
JA9MAT 2024/02/27(Tue) 08:37 No.160
Re: ５０ＭHzSSBトランシ－バ－「Cosmo６０００」
小町さん（でしたよね）、こんにちは。
はい、完成しました。
完成後、移動局を５曲ほどＱＳＯしました。
今回、早く完成したのは、ジェネレ－タ－部を２０１５年から
作っていたからです。
ようやく、日の目を見ました。
長かったです。
はい、完成しました。
完成後、移動局を５曲ほどＱＳＯしました。
今回、早く完成したのは、ジェネレ－タ－部を２０１５年から
作っていたからです。
ようやく、日の目を見ました。
長かったです。
マッチングを改良しました。
皆さん、こんにちは。
昨日、ＵＰしたトランスバ－タ－の、３ＳＫ５９への入力部を、
Ｌ型マッチングに変更しました。
実は、Ｖｅｒ６の前に、やってみたのですが、ＢＰＦのＣｅｎｄの
位置が初期の位置だったので、送受信時のＴＣの調整位置が違うので
ボツにしました。
今回、Ｃｅｎｄの位置を変えたので、もう一度やってみようと思い
やったところ、それなりに使えそうなので、これにしようかと思います。
受信開度に関しては、定量的な測定ではないのですが、聞いた感じでは
トロイダルのステップアップトランスと、今回のＬ型マッチングでは
同じようです。
ちゃんと測定すれば、違うのでしょうが、聞いた感じで大きな変化がないので、たぶんゲインとしては同じぐらいだろうと、判断しました。
Ｌ型マッチング回路のほうが、コイルを巻かなくてよいので、
簡単にできます。
使うコイルは、マイクロインダクタ－を使いましたが、送信に使う
訳ではないので、Ｑが低くても損失はほとんど感じません。
トロイダルコア－に巻いても良いでしょう。
－・・・－
冨川さんが言われるように、この部分は、送信と受信とで分ければ
簡単にできます。と言うか、いつもの方法ですね。
以前から、ＢＰＦの共用ができないだろうかと、考えていたので、
今回この方法に固執してみました。
５０ＭＨｚバンドで、ある程度の目安が付けば、ＨＦバンドでの
使用はもっと楽になるはずです。（損失、ゲインから見て）
ジェネレ－タ－、トランスバ－タ－、パワアンプ、ＶＦＯ、
コントロ－ル回路 などが標準化できれば、いろいろと面白くできるかなと思っています。
ただ、今回もやりだすと、凝ってしまい簡単な回路ではなくなりました。代わりに、普段使いの無線機にはなります。

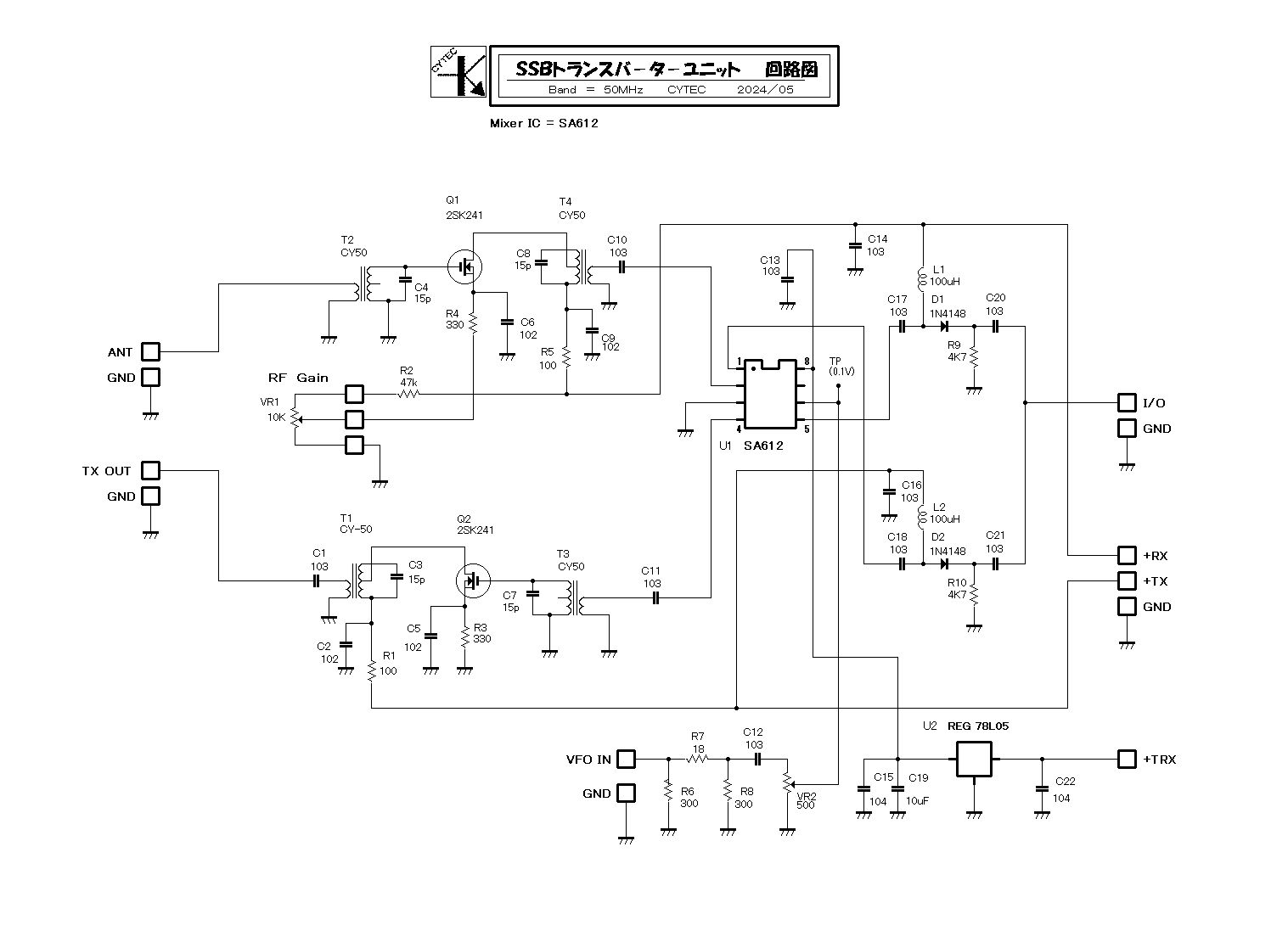

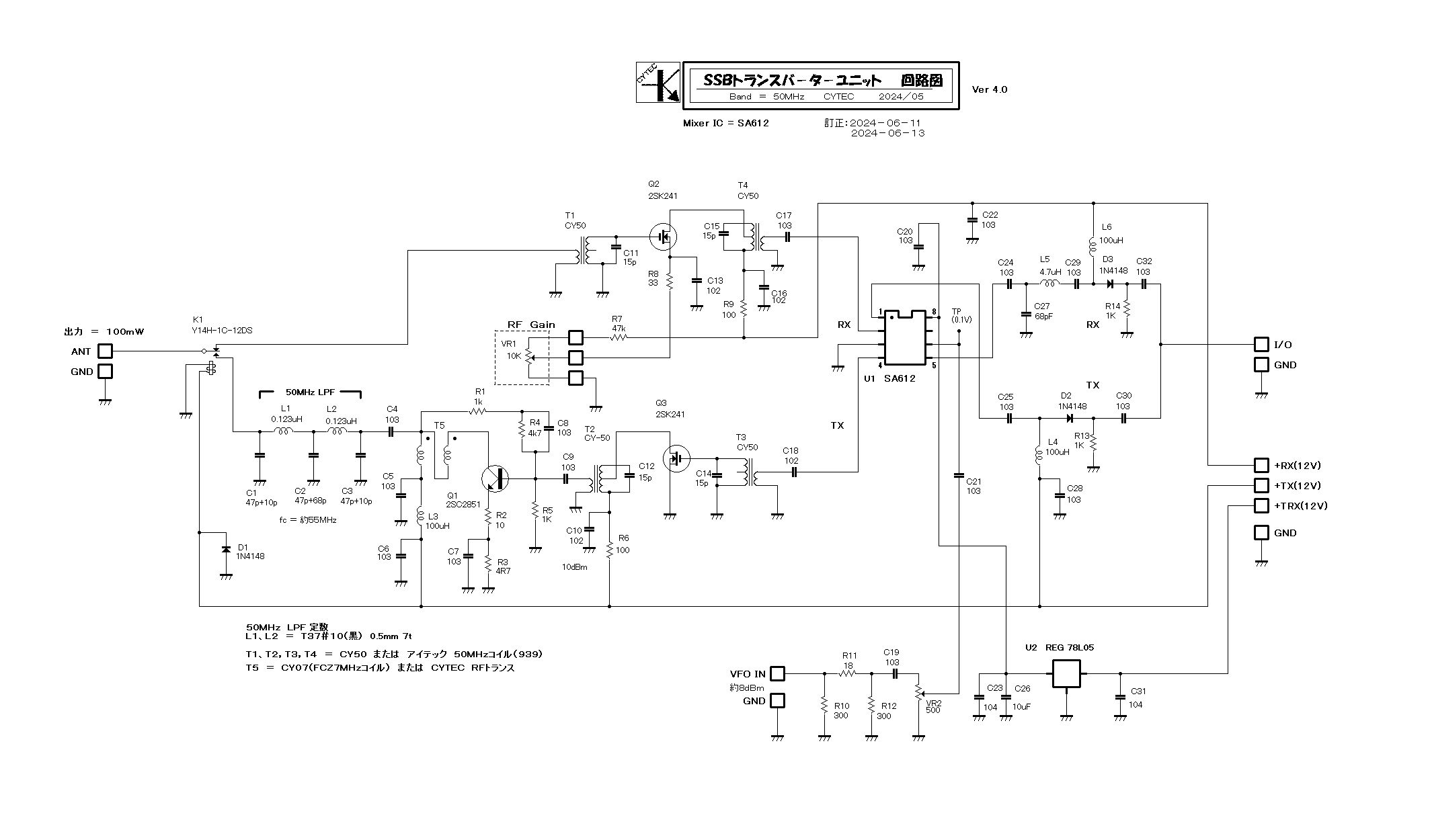

トランスバ－タ部の回路図をＵＰします。
皆さん、こんにちは。昨日、ＵＰしたトランスバ－タ－の、３ＳＫ５９への入力部を、
Ｌ型マッチングに変更しました。
実は、Ｖｅｒ６の前に、やってみたのですが、ＢＰＦのＣｅｎｄの
位置が初期の位置だったので、送受信時のＴＣの調整位置が違うので
ボツにしました。
今回、Ｃｅｎｄの位置を変えたので、もう一度やってみようと思い
やったところ、それなりに使えそうなので、これにしようかと思います。
受信開度に関しては、定量的な測定ではないのですが、聞いた感じでは
トロイダルのステップアップトランスと、今回のＬ型マッチングでは
同じようです。
ちゃんと測定すれば、違うのでしょうが、聞いた感じで大きな変化がないので、たぶんゲインとしては同じぐらいだろうと、判断しました。
Ｌ型マッチング回路のほうが、コイルを巻かなくてよいので、
簡単にできます。
使うコイルは、マイクロインダクタ－を使いましたが、送信に使う
訳ではないので、Ｑが低くても損失はほとんど感じません。
トロイダルコア－に巻いても良いでしょう。
－・・・－
冨川さんが言われるように、この部分は、送信と受信とで分ければ
簡単にできます。と言うか、いつもの方法ですね。
以前から、ＢＰＦの共用ができないだろうかと、考えていたので、
今回この方法に固執してみました。
５０ＭＨｚバンドで、ある程度の目安が付けば、ＨＦバンドでの
使用はもっと楽になるはずです。（損失、ゲインから見て）
ジェネレ－タ－、トランスバ－タ－、パワアンプ、ＶＦＯ、
コントロ－ル回路 などが標準化できれば、いろいろと面白くできるかなと思っています。
ただ、今回もやりだすと、凝ってしまい簡単な回路ではなくなりました。代わりに、普段使いの無線機にはなります。
トランスバ－タ部の回路図をＵＰします。

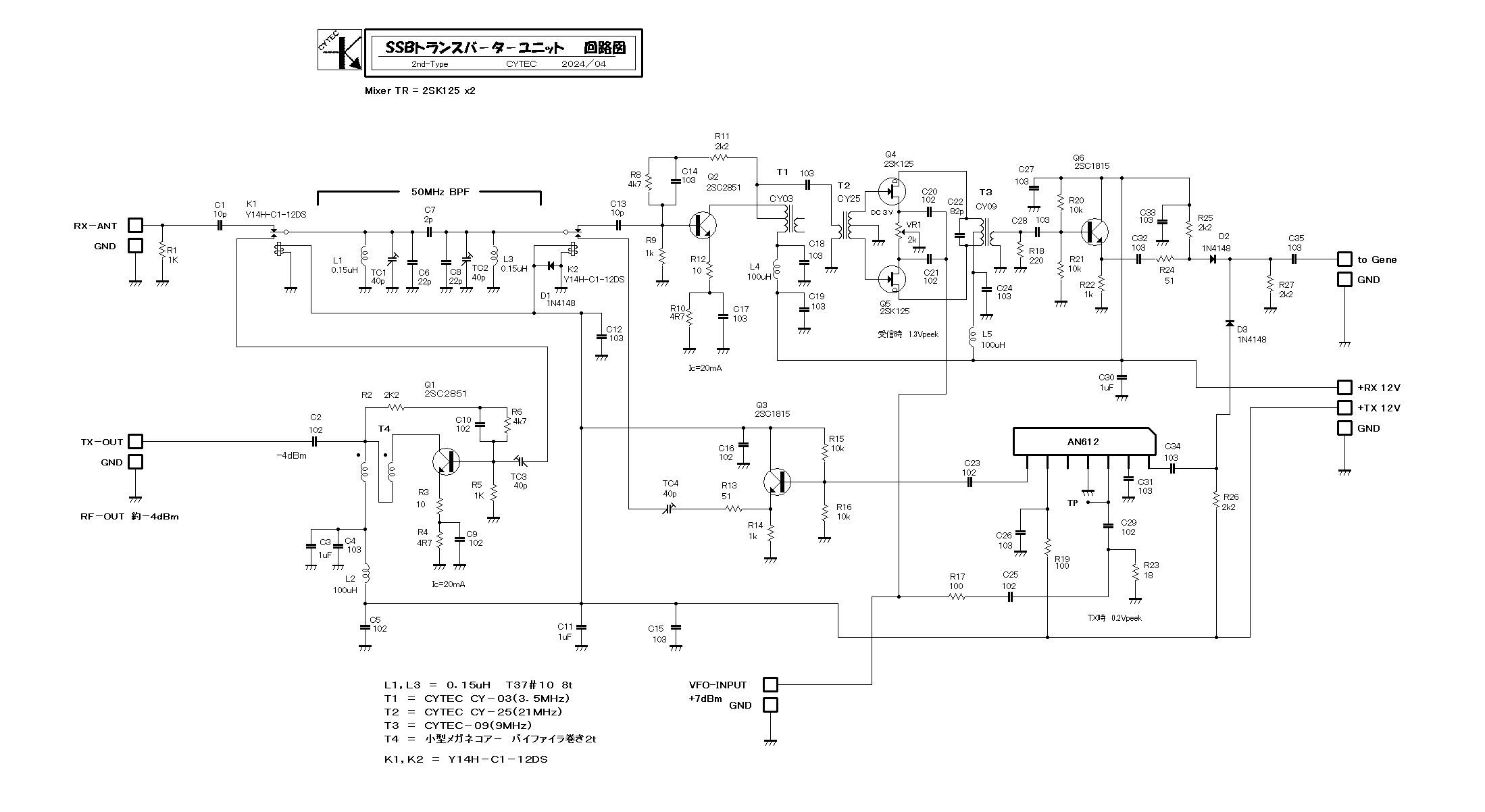

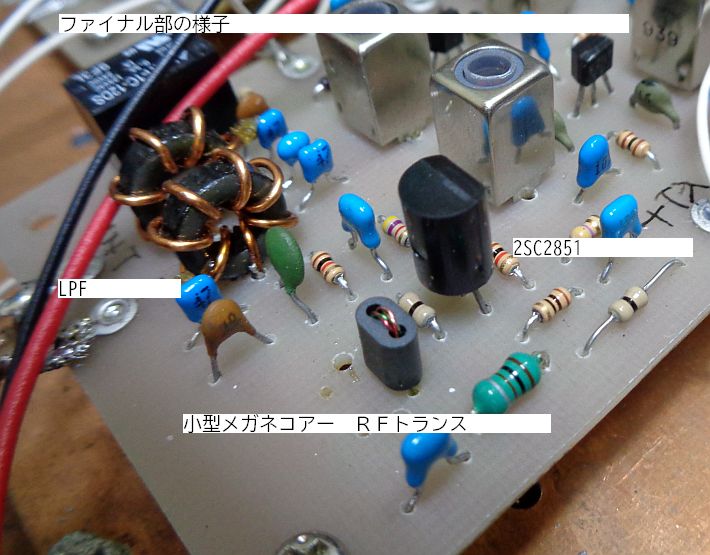

50MHzSSBトランシ－バ－ トランスバ－タ－部
冨川さん、皆さん、こんにちは。
冨川さん、別レスで書きます。
トランスバ－タ部の、基板を作り、スステムにつないで実働テストを
行っています。
回路図、部品配置図、写真などは、「画像フォルダ－」へＵＰしました。
フロントのＢＰＦと３ＳＫ５９の間に、ステップアップトランスを
入れました。
計算からすると、これでもまったくマッチングが取れないですが、
実際に使ってみると、安定して受信します。
ＢＰＦの出力を直接つなぐよりは、いいと思っています。
送信系等を、ＢＰＦをつなぐとき頃に、トリマ－を入れてマッチング
を取っています。
効果はあるようで、送信部は出力最高が、トリマで調整できます。
ただし、現在の出力はＭａｘ ４Ｗです。
アンテナとのマッチングが１／４なので、こんな物かと思います。
受信ミキサ－のコイルに入っている抵抗は、以前は２２０でしたが、
重すぎるようなので、３３０に変更したところ、良い感じです。
無くてもいいのですが、無いとゲインがあるため、発振までは行きませんが、Ｓメ－タ－が振れっぱなしになります。
送信音をモニタ－すると、普通にいい感じです。
後は実際に出ている局を受信して、使えるかどうかを判断したいですね。
今日は１局聞こえましたが、十分に聞こえました。
ＲＳでいうと、５２ぐらいでしょうか。とにかく当方のアンテナが
ＤＰなので、聞こえは悪いです。
明日は、移動局が聞こえるか、楽しみです。
冨川さん、皆さん、こんにちは。冨川さん、別レスで書きます。
トランスバ－タ部の、基板を作り、スステムにつないで実働テストを
行っています。
回路図、部品配置図、写真などは、「画像フォルダ－」へＵＰしました。
フロントのＢＰＦと３ＳＫ５９の間に、ステップアップトランスを
入れました。
計算からすると、これでもまったくマッチングが取れないですが、
実際に使ってみると、安定して受信します。
ＢＰＦの出力を直接つなぐよりは、いいと思っています。
送信系等を、ＢＰＦをつなぐとき頃に、トリマ－を入れてマッチング
を取っています。
効果はあるようで、送信部は出力最高が、トリマで調整できます。
ただし、現在の出力はＭａｘ ４Ｗです。
アンテナとのマッチングが１／４なので、こんな物かと思います。
受信ミキサ－のコイルに入っている抵抗は、以前は２２０でしたが、
重すぎるようなので、３３０に変更したところ、良い感じです。
無くてもいいのですが、無いとゲインがあるため、発振までは行きませんが、Ｓメ－タ－が振れっぱなしになります。
送信音をモニタ－すると、普通にいい感じです。
後は実際に出ている局を受信して、使えるかどうかを判断したいですね。
今日は１局聞こえましたが、十分に聞こえました。
ＲＳでいうと、５２ぐらいでしょうか。とにかく当方のアンテナが
ＤＰなので、聞こえは悪いです。
明日は、移動局が聞こえるか、楽しみです。
50MHzSSBトランシ－バ－・感度
皆さん、こんにちは。
先日書きました、プロトタイプの感度がいまいちとの事でしたが、
調整不良でした。
改めて、調整したところ、普通の無線機並みになりました。
トップのＢＰＦが、ずれていました。
昨日は日曜日で、移動運用している方が出ており、受信しながら
無線機としての、評価をしました。
関東地方（と言っても、埼玉は田舎ですが）でも、５０ＭＨｚの
運用は少なく、地方ではほとんど聞こえないのではないかと、思います。６ｍの無線機の製作デ－タは、あまり興味が出ないかもしれませんね。
先日書きました、プロトタイプの感度がいまいちとの事でしたが、
調整不良でした。
改めて、調整したところ、普通の無線機並みになりました。
トップのＢＰＦが、ずれていました。
昨日は日曜日で、移動運用している方が出ており、受信しながら
無線機としての、評価をしました。
関東地方（と言っても、埼玉は田舎ですが）でも、５０ＭＨｚの
運用は少なく、地方ではほとんど聞こえないのではないかと、思います。６ｍの無線機の製作デ－タは、あまり興味が出ないかもしれませんね。
Re: 50MHzSSBトランシ－バ－・感度
内田さん、こんばんは。
今度は送信出力が減ったりしませんか。
そのBPFは入出力のインピーダンスがシビアなので、送受で切り替えるとずれる可能性があると思います。
今度は送信出力が減ったりしませんか。
そのBPFは入出力のインピーダンスがシビアなので、送受で切り替えるとずれる可能性があると思います。
Re: 50MHzSSBトランシ－バ－・感度
冨川さん、こんにちは。
今年の冬は、温暖な気がしますが、那須はいかがですか？。
>>そのBPFは入出力のインピーダンスがシビアなので、送受で切り替え>>るとずれる可能性があると思います。
そうかもしれません。はじめ、ダミ-ロ-ドをつないで、５０ＭＨｚの
信号を受けながら調整したのですが、アンテナをつないで聞いていて
ちょっと感度が足りないかなと思っていたのですが、ＢＰＦを
調整したら、なんと普通ぐらいの感じで聞こえます。
５０ＭＨｚあたりになると、ＰＢＦもシビアになるのでしょうか。
それと、５０ＭＨｚと言っても、使用するリレ-と、ＢＰＦと良い物を
使わないと、損失が出ますね。出力に、１Ｗぐらい欲しい時、
これで良く泣かされました。
５０ＭＨｚと言うと、冨川さんの、スタンドマイク一体型トランシ-バ-を、思い出します。あの頃は、パタ-ンを書いていたじゃないですか。
今でも、かなり難度が高そうです。
今年の冬は、温暖な気がしますが、那須はいかがですか？。
>>そのBPFは入出力のインピーダンスがシビアなので、送受で切り替え>>るとずれる可能性があると思います。
そうかもしれません。はじめ、ダミ-ロ-ドをつないで、５０ＭＨｚの
信号を受けながら調整したのですが、アンテナをつないで聞いていて
ちょっと感度が足りないかなと思っていたのですが、ＢＰＦを
調整したら、なんと普通ぐらいの感じで聞こえます。
５０ＭＨｚあたりになると、ＰＢＦもシビアになるのでしょうか。
それと、５０ＭＨｚと言っても、使用するリレ-と、ＢＰＦと良い物を
使わないと、損失が出ますね。出力に、１Ｗぐらい欲しい時、
これで良く泣かされました。
５０ＭＨｚと言うと、冨川さんの、スタンドマイク一体型トランシ-バ-を、思い出します。あの頃は、パタ-ンを書いていたじゃないですか。
今でも、かなり難度が高そうです。
Re: 50MHzSSBトランシ－バ－・感度
内田さん、こんばんは。
Cendの10pFが調整できないので、インピーダンスにマッチングできないように思います。トリマーでしょう。
アンテナのインピーダンスにずれがあると調整がら外れると思います。
50MHzだからではありません。
BPFを送受分けるか、受信側は7Sタイプ1個で済ませる方が良いのでは・・。
トロイダルコア1個でも良いかと。
Cendの10pFが調整できないので、インピーダンスにマッチングできないように思います。トリマーでしょう。
アンテナのインピーダンスにずれがあると調整がら外れると思います。
50MHzだからではありません。
BPFを送受分けるか、受信側は7Sタイプ1個で済ませる方が良いのでは・・。
トロイダルコア1個でも良いかと。
Re: 50MHzSSBトランシ－バ－・感度
冨川さん、こんにちは。
やはり、ずれがあります。
先に書いたように、パワ－を我慢すれば、使えるのですが、
ピッタリ調整ができないと言うのは、しゃくですね。
ＢＰＦに対して、４つの経路がつながっているのが、問題ですね。
特に、受信部のプリアンプが、ハイインピ－ダンスなので、
ここを何とかしたいと思い、今日は時間があれば、これをやっています。
冨川さんが書かれたように、送受でＢＰＦを分けるか、ＦＣＺコイル
１かな。個を入れると、簡単に解決できますが、もう少し今回の方法を
やってみます。
後はどのぐらいでＯＫとするかですね。
受信調整で最高時に、パワ－が、１００～３００ｍＷ損失ぐらいなら
我慢できる範囲ですかね。
それと、やっていて感じましたが、秋月で販売しているトリマ－は、
グルグルと回していると、接触不良が起きますね。
もう少しよい物が欲しくなります。
やはり、ずれがあります。
先に書いたように、パワ－を我慢すれば、使えるのですが、
ピッタリ調整ができないと言うのは、しゃくですね。
ＢＰＦに対して、４つの経路がつながっているのが、問題ですね。
特に、受信部のプリアンプが、ハイインピ－ダンスなので、
ここを何とかしたいと思い、今日は時間があれば、これをやっています。
冨川さんが書かれたように、送受でＢＰＦを分けるか、ＦＣＺコイル
１かな。個を入れると、簡単に解決できますが、もう少し今回の方法を
やってみます。
後はどのぐらいでＯＫとするかですね。
受信調整で最高時に、パワ－が、１００～３００ｍＷ損失ぐらいなら
我慢できる範囲ですかね。
それと、やっていて感じましたが、秋月で販売しているトリマ－は、
グルグルと回していると、接触不良が起きますね。
もう少しよい物が欲しくなります。
Re: 50MHzSSBトランシ－バ－・感度
内田さん、こんにちは。
リレーの反対側にCendを移動して、ハイインピーダンス側では大きな値にすると合うように思います。
両方そのようにする方が良いとは思います。
でも、受信側にそんな鋭いBPFは不要なのでは・・？
7MHzなら良いと思うのですが、50MHzでは・・。
リレーの反対側にCendを移動して、ハイインピーダンス側では大きな値にすると合うように思います。
両方そのようにする方が良いとは思います。
でも、受信側にそんな鋭いBPFは不要なのでは・・？
7MHzなら良いと思うのですが、50MHzでは・・。
Re: 50MHzSSBトランシ－バ－・感度
受信側は15pも10pもショートする方が良くならないでしょうか？
Re: 50MHzSSBトランシ－バ－・感度
冨川さん、皆さん、こんにちは。
冨川さん、サジェスチョンありがとうございます。
言われるように、Ｃｅｎｄの位置を変更して、別々に調整したほうがいいみたいですね。
受信機の方の、Ｃｅｎｄは固定でいいと思います。
送信側を、調整できるようにしてみます。
実は、現在の物で３ＳＫ５９のゲ－ト入力部に、トリファイラ－巻きの
ステップアップトランスを入れると、行けそうです。
マッチングと言う点から見ると、まったくあっていませんが、
なんとなく落ち着いた感じがします。
この仕様で、受信時最大にしたとき、出力が４Ｗ得られます。
ＢＰＦの同調ＴＣに位置は、送受で多少変わりますが、まあまあ
です。
今、基板を書き換えて、送信時ＢＰＦのＣｅｎｄが調整できるように
しています。
数日中には、実験できるでしょう。
回路図を、画像フォルダ－へＵＰしておきます。
土曜日に、５０年ぶりに高校の同窓会を行いました。
間が空きすぎて、無くなった方が、思ったよりいたので、驚きました。
５０年たっても、あってみると話がはずみますね。
冨川さん、サジェスチョンありがとうございます。
言われるように、Ｃｅｎｄの位置を変更して、別々に調整したほうがいいみたいですね。
受信機の方の、Ｃｅｎｄは固定でいいと思います。
送信側を、調整できるようにしてみます。
実は、現在の物で３ＳＫ５９のゲ－ト入力部に、トリファイラ－巻きの
ステップアップトランスを入れると、行けそうです。
マッチングと言う点から見ると、まったくあっていませんが、
なんとなく落ち着いた感じがします。
この仕様で、受信時最大にしたとき、出力が４Ｗ得られます。
ＢＰＦの同調ＴＣに位置は、送受で多少変わりますが、まあまあ
です。
今、基板を書き換えて、送信時ＢＰＦのＣｅｎｄが調整できるように
しています。
数日中には、実験できるでしょう。
回路図を、画像フォルダ－へＵＰしておきます。
土曜日に、５０年ぶりに高校の同窓会を行いました。
間が空きすぎて、無くなった方が、思ったよりいたので、驚きました。
５０年たっても、あってみると話がはずみますね。
Re: 50MHzSSBトランシ－バ－・感度
内田さん、こんばんは。
うまく動いたようで安心しました。
切り替える場合は、入出力のインピーダンスがピッタリ合わないと正しくは調整できません。
Cendを変えるのはザックリ合わせる程度には良いかと思います。
やっぱり共用しない方が良いかと・・。
うまく動いたようで安心しました。
切り替える場合は、入出力のインピーダンスがピッタリ合わないと正しくは調整できません。
Cendを変えるのはザックリ合わせる程度には良いかと思います。
やっぱり共用しない方が良いかと・・。
アナログ表示ＶＦＯ プリント基板バグ修正
皆さん、こんにちは。
ＨＰにて紹介している、「アナログ表示ＶＦＯシステム」のデ－タの
中で、プリント基板に関するものに、間違いがありました。
具体的には、３端子レギュレタ－（７８０５）のピンアサインを
間違えてパタ－ン設計していました。
早速、プリントパタ－ンを修正したものと、差し替えましたので、
以前ＤＬした方は、以前の物を削除して、新たにＤＬしてください。
私が試作したものは、不思議ですが、３端子を反対につないで動作しました。わたしは、７８０５ではなく、７８０５Ｍ（５００ｍＡ）の
物を使いましたが、ピンアサインは、７８０５と同じなので、
なぜ働いたかは不思議です。
今回ご指摘いただいた、吉崎さんありがとうございました。
皆さん、こんにちは。ＨＰにて紹介している、「アナログ表示ＶＦＯシステム」のデ－タの
中で、プリント基板に関するものに、間違いがありました。
具体的には、３端子レギュレタ－（７８０５）のピンアサインを
間違えてパタ－ン設計していました。
早速、プリントパタ－ンを修正したものと、差し替えましたので、
以前ＤＬした方は、以前の物を削除して、新たにＤＬしてください。
私が試作したものは、不思議ですが、３端子を反対につないで動作しました。わたしは、７８０５ではなく、７８０５Ｍ（５００ｍＡ）の
物を使いましたが、ピンアサインは、７８０５と同じなので、
なぜ働いたかは不思議です。
今回ご指摘いただいた、吉崎さんありがとうございました。
50MHzSSBトランシ－バ－・プロトタイプ
皆さん、こんにちは。
５０ＭＨｚＳＳＢトランシ－バ－の、各基板ができたので、バラックですが組み立ててみました。
受信テストをしたいのですが、５０ＭＨｚは運用する局が少なく、
なかなか難しい所です。
今日は、土曜日で移動運用局が出ていました。
ちゃんと受信できました。ただし、ちょっとゲインが足りないかもしれません。
アンテナをつなぐと、ザ－とノイズが受けられるのですが、それが小さいノイズで、ゲインが足りないのではと思う次第です。
それでも、受信時の安定感から、十分実用になるレベルだと思います。
もう少し、受信テストは続けてみます。
送信は、やっていませんが、大丈夫なはずです。
モニタ－してみると、送信時の音はかなりいい感じです。
ただ、初めからわかっていましたが、キャリアサプレッションがあまり
良くなく、近くで受信してみると、かなりキャリアを受信します。
サプレッション調整用にＶＲを付けましたが、ＴＡ７３２０本来の
デ－タシ－トには、何も記載がなく、愛よりもいいかなと言う感じです。ちゃんと、ＶＲの調整にて、キャリアレベルを下げることができます。
いずれにしても、割合と簡単な構成でのトランシ－バ－製作なので、
多くは望んでいません。
現在のスペックでも、５０ＭＨｚにおいては、じゅうぶんＱＳＯできる
と思います。
ＶＦＯは、先日製作したアナログ表示ＶＦＯｗｏ，使う予定でしたが、
ケ－スの高さが低く、ＴＦＴ－ＬＣＤが入らないので、今回は普通の
ＬＣＤ（中国製Ｉ２Ｃの物）を使います。
今回は、始めの試作なので、タカチＹＭシリ－ズを、使う予定です。
バラックの写真をＵＰします。
皆さん、こんにちは。５０ＭＨｚＳＳＢトランシ－バ－の、各基板ができたので、バラックですが組み立ててみました。
受信テストをしたいのですが、５０ＭＨｚは運用する局が少なく、
なかなか難しい所です。
今日は、土曜日で移動運用局が出ていました。
ちゃんと受信できました。ただし、ちょっとゲインが足りないかもしれません。
アンテナをつなぐと、ザ－とノイズが受けられるのですが、それが小さいノイズで、ゲインが足りないのではと思う次第です。
それでも、受信時の安定感から、十分実用になるレベルだと思います。
もう少し、受信テストは続けてみます。
送信は、やっていませんが、大丈夫なはずです。
モニタ－してみると、送信時の音はかなりいい感じです。
ただ、初めからわかっていましたが、キャリアサプレッションがあまり
良くなく、近くで受信してみると、かなりキャリアを受信します。
サプレッション調整用にＶＲを付けましたが、ＴＡ７３２０本来の
デ－タシ－トには、何も記載がなく、愛よりもいいかなと言う感じです。ちゃんと、ＶＲの調整にて、キャリアレベルを下げることができます。
いずれにしても、割合と簡単な構成でのトランシ－バ－製作なので、
多くは望んでいません。
現在のスペックでも、５０ＭＨｚにおいては、じゅうぶんＱＳＯできる
と思います。
ＶＦＯは、先日製作したアナログ表示ＶＦＯｗｏ，使う予定でしたが、
ケ－スの高さが低く、ＴＦＴ－ＬＣＤが入らないので、今回は普通の
ＬＣＤ（中国製Ｉ２Ｃの物）を使います。
今回は、始めの試作なので、タカチＹＭシリ－ズを、使う予定です。
バラックの写真をＵＰします。
