アナログ表示デジタルＶＦＯの製作には、ＶＦＯのコントロ−ルソフトを、カスタマイズしなくてはなりません。
ソ−スファイルの中で、カスタマイスする場所などを、説明します。
アナログ表示デジタルＶＦＯの、ソフト関係をダウンロ−ド
初めに、アナログ表示ＶＦＯに使用している、ＥＳＰ３２用ソフトウェア−を、ダウンロ−ドしてください。
アナログ表示ＶＦＯ ＥＳＰ３２用ソフトのダウンロ−ドはここから ・・・ Ｃｌｉｃｋ zipファイル
ダウンロ−ドしたファイルを、適当なフォルダ−に解凍してください。
ダウンロ−ドした ｚｉｐファイルを、適当なフォルダ−に解凍してください。

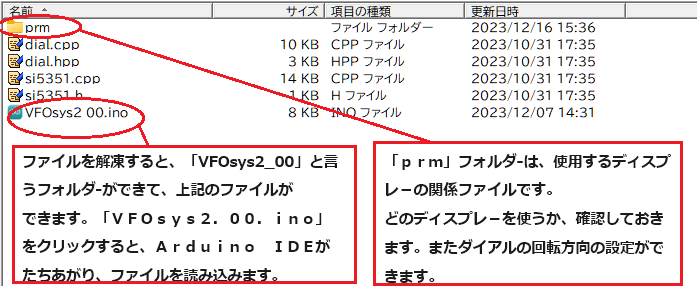

「ＶＦＯｓｙｓ２．００」と言うフォルダ−ができて、各ファイルが解凍されます。
”ｐｒｍ”と言うフォルダ−内には、ディスプレ−に関するファイルが収納されています。
後ほど説明しますが、数種類のディスプレ−が、使えますので、手持ちのディスプレ−に合わせて
選択することが大切です。
また、ディスプレ−関係ファイルの一部を変えることで、ダイアルの回転方向の設定もできます。
「ＶＦＯｓｙｓ２．００．ｉｎｏ」ファイルが、ソフトの本体です。ファイルを選択／クリックすると
ＡｒｄｕｉｎｏＩＤＥが立ち上がり、各ファイルを読み込みます。
ＡｒｄｕｉｎｏＩＤＥで、「ＶＦＯｓｙｓ２．００．ｉｎｏ」を立ち上げます。

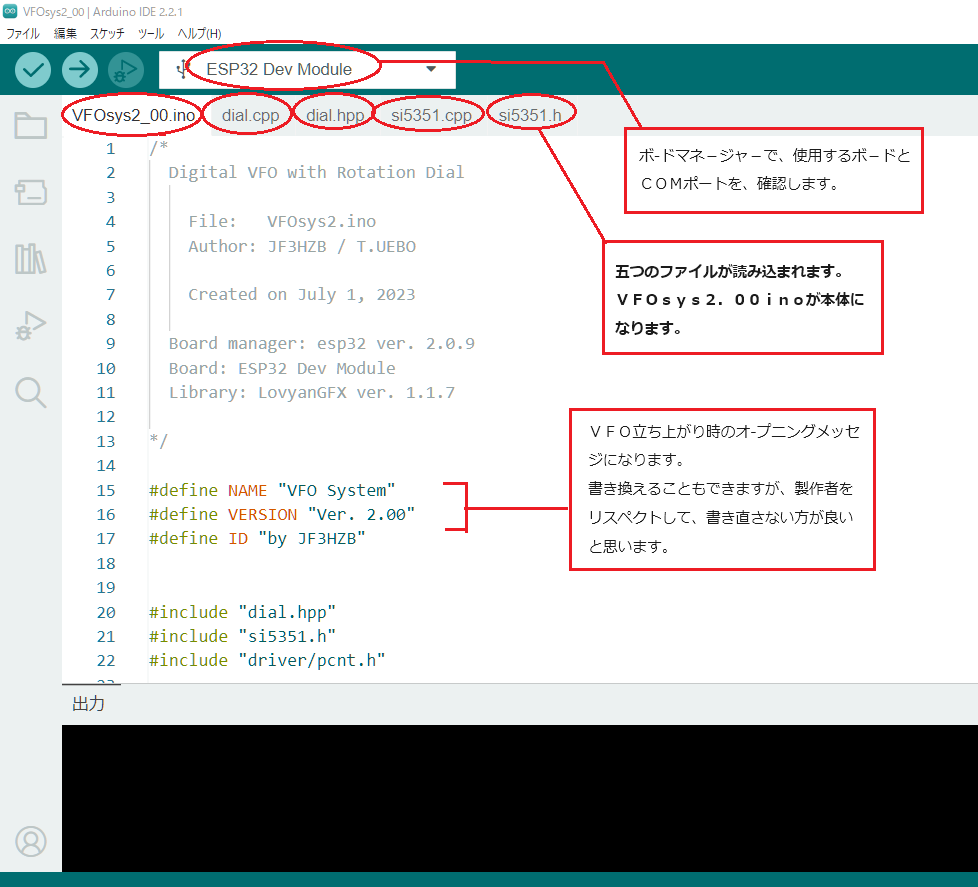

ＡｒｄｕｉｎｏＩＤＥにて、ファイルを読み込んだ状態です。
ボ−ドマネジャ−欄に、使用するボ−ドの種類と
クリックして、ＣＯＭポ−ト番号を確認します。
違っていた場合は、ここで変更します。
ＶＦＯシステムが立ち上がるときの、オ−プニングメッセジが
あります。書き直すことも可能ですが、製作者をリスペクト
する意味でも、書き換えはお勧めしません。
各自の無線機に合わせて、カスタマイズしましょう。
表示周波数／オフセット周波数／ＢＦＯ周波数 の設定
周波数関係の設定は、「ＶＦＯｓｙｓ２．００」の所定の場所を、書き換えます。
最終的に、ＶＦＯ発振周波数が決まります。
クリックすると大きくなります。
１）ディスプレ−表示周波数を設定する。
＃ｄｅｆｉｎｅ ｉｎｉｔ_ｆｒｑ 周波数（Ｈｚ） ＜−書き換える
周波数の部分に、ディスプレ−の表示周波数を書き込みます。
バンドのセンタ−周波数を、選ぶとよいと思います。
ＶＦＯの発振周波数と、間違えないように注意してください。
単位は、Ｈｚ です。桁を間違えないようにして下さい。
例として、５０．２ＭＨｚの場合を表しています。
２）オフセット周波数（ＩＦ周波数）を、設定する。
int32_t offset_frq = 周波数（Ｈｚ） ＜−書き換える
この部分は、VFOの発振周波数を決めるための、設定になります。
オフセット周波数は、 IF周波数 または クリスタルフィルタ−センタ−周波数を意味します。
先ほど設定した、ディスプレ−表示周波数から計算により、VFO発振周波数を決めています。
設定単位は、「Hz」 です。桁を間違えないように注意してください。
ここで表記する、周波数の前に ＋ または − を加えることにより、
＋周波数 の場合、 VFO発振周波数 ＝ 表示周波数 ＋ オフセット周波数
−周波数 の場合、 VFO発振周波数 ＝ 表示周波数 − オフセット周波数
となります。 通常、＋の場合は、記号は表記しません。マイナスの場合のみ表記してください。
例として、オフセット周波数 ＝ −９００００００｛Hz} を設定した場合を表しています。
この場合、VFO発振周波数 ＝ ５０２０００００ − ９００００００ ＝ ４１２０００００ ｛Hz}
となります。
VFO発振周波数は、どこにも出てこないので、電卓などで確かめながら設定すると
良いと思います。
３）BFO発振周波数を、設定する。
int32_t ｃａｒ_frq = 周波数 （Ｈｚ） ＜−書き換える
この部分は、ＢＦＯの発振周波数を決めるための、設定になります。
ＢＦＯ周波数を求めるには、
ＬＳＢ： オフセット周波数（フィルタ−・センタ−周波数） ＋１５００ ｛Ｈｚ｝
ＵＳＢ： オフセット周波数（フィルタ−・センタ−周波数） −１５００ ｛Ｈｚ｝
ＵＳＢ、ＬＳＢは、受信、送信 するときのモ−ドとなります。
実際の無線機においては、フィルタ−周波数と、ＶＦＯ周波数の関係で、モ−ドが逆転する場合があります。
４）ディスプレ−表示周波数の、最高周波数、最低周波数を、設定する。
＃ｄｅｆｉｎｅ ｍａｘ_ｆｒｑ 周波数（Ｈｚ） ＜−書き換える
＃ｄｅｆｉｎｅ ｍｉｎ_ｆｒｑ 周波数（Ｈｚ） ＜−書き換える
max_frq ＝ ディスプレ−表示周波数 最大値｛Ｈｚ｝
min_frq ＝ ディスプレ−表示周波数 最低値｛Ｈｚ｝
この周波数の設定により、ＶＦＯ発振周波数の、可変幅が決まります。
この値以上は、ＶＦＯは動きません。

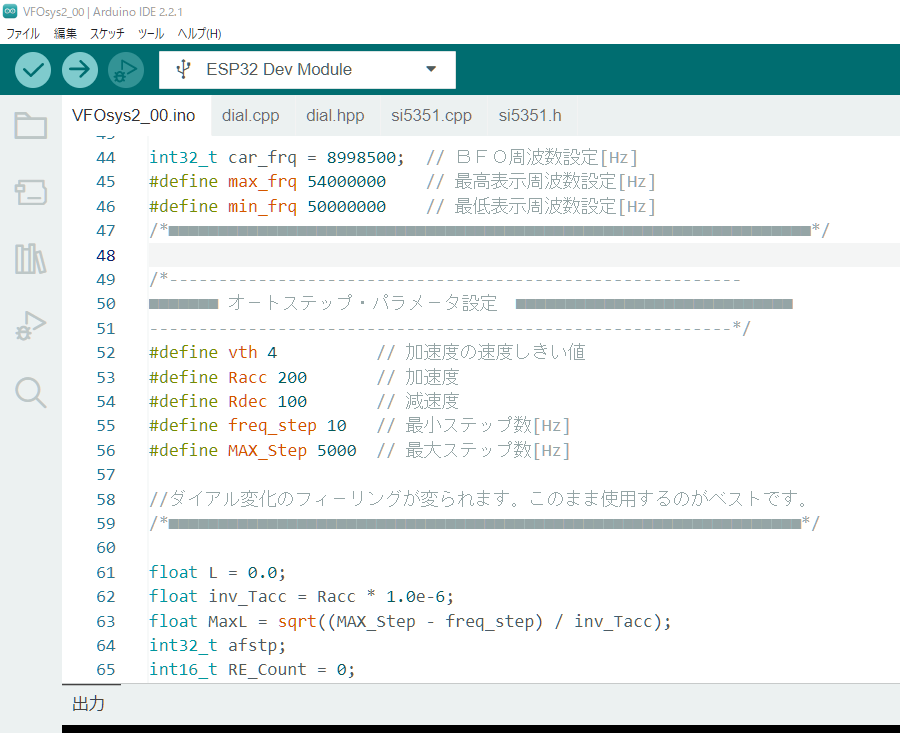

スマ−トダイアル（オ−トステップ） の設定
ダイアルの回転数に合わせて、ステップ周波数が自動的に変化する、スマ−トダイアル（オ−トステップ）を
採用しています。
使用する、ロ−タリ−エンコ−ダ−や、個人の好みにより、スマ−トダイアルのパラメ−タ−を変えることができます。
（大体の場合、パラメ−タ−変更はしなくても良いと思います。）
スマ−トダイアルの動作フィ−リング設定は、「ＶＦＯｓｙｓ２．００」の所定の場所を、書き換えます。
パラメ−タ−の変更は、
加速度の速度しきい値 ＝ 大きくすると加速に入るまでの
時間が長くなる。
加速度 ＝ 加速する割合で、大きくすると変化が速くなる
パラメ−タ−を変える場合は、上記2か所ぐらいが適当だと
思います。減速度は、加速度の、１／２〜１／１０ぐらいで
決めてください。
最大ステップ数は、大きくすると、変化が大きくなりますが
通常このぐらいの値で、良いと思います。
使用する ＴＦＴ−ＬＣＤ の選択／設定
今回の、アナログ表示ＶＦＯシステムは、表示器に7種類のＬＣＤが使えます。
表示部がないため、製作できないと言う事を、なるべく少なくするためです。

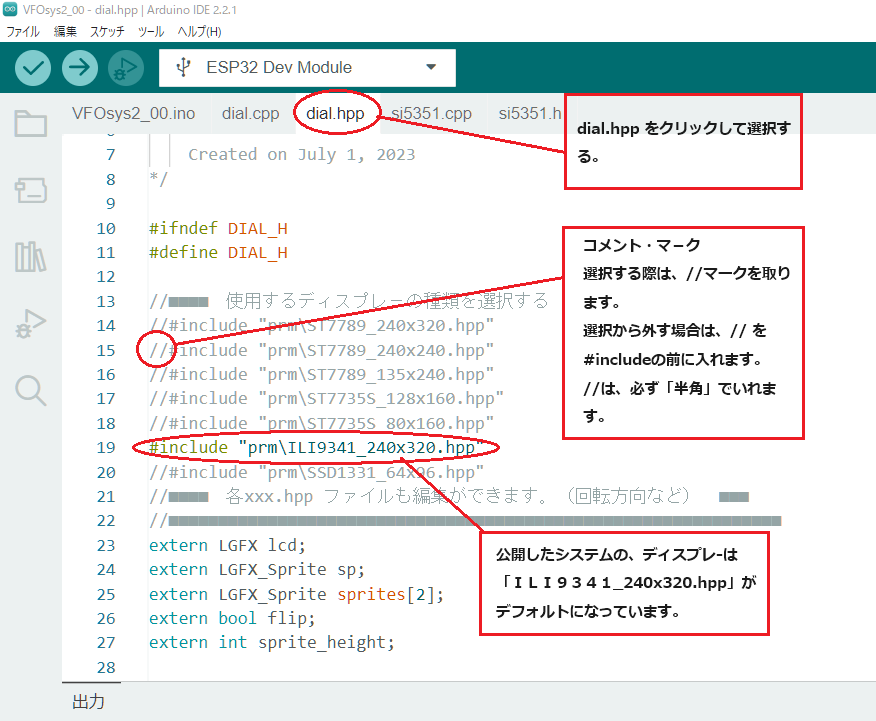

１）Ａｒｄｕｉｎｏ ＩＤＥのメイン画面にある、読み込みファイル一覧から、
「ｄｉａｌ．ｈｐｐ」をクリックして選択してください。
２）開いたファイルの中にある、ＴＦＴ−ＬＣＤ一覧から、使用するＬＣＤ
を選び、頭にあるコメントマ−ク（//）を、消してください。
その際、その前に選択されていたＬＣＤファイルの、頭に、//
を
入れて、そのファイルをコメントにしてください。
（これは、忘れないように）
ファイル名の意味
ILI9341_240x320.hpp の場合
ＩＬＩ９３４１ ： ＴＦＴ−ＬＣＤ制御ＩＣの品名
240x320 ： 画面の解像度
すべてのファイルが、この形式でネ−ミングしてあります。
ＴＦＴ−ＬＣＤを購入する場合、仕様を見てドライバ−ＩＣと、解像度から使用できるかを判断してください。
公開したＶＦＯシステムでは、ＴＦＴ−ＬＣＤに秋月電子通商で販売しているＬＣＤを、デフォルトとしています。 ・・・ click
アナログ表示画面の回転方向の設定
アナログ表示の画面が、ロ−タリ−エンコ−ダの回転方向に対して、どのように動くかは、
個人で好みが違い、気になる所です。デフォルトで設定してある、画面回転方向を、逆に設定できます。
「Digital_VFO_with_analog_dial_V2-main +
.zip」をダウンロ−ドして回答すると、上記のファイルができます。

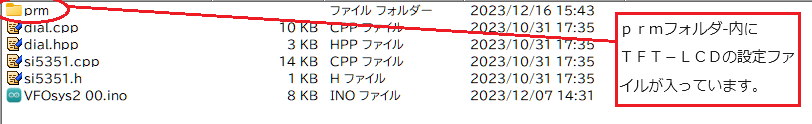

その中に、LCD設定ファイルが入っている、「ｐｒｍ」フォルダ−があります。
このフォルダ−に移動して、使用するTFT−LCDファイルを、メモ帳などで、あけてください。

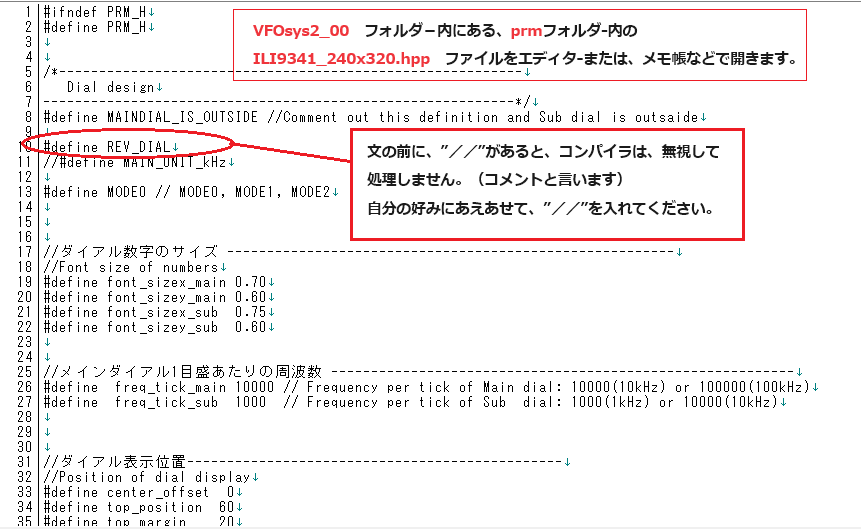

この様な内容になっています。（例として、ILI9341_240x320.hpp を開きます）
ソ−スファイルの15行目あたりに
//#define REV_DIAL
と言う文があります。
この行を、コメントにするか、コメントアウトするかで
画面の回転方向が変わります。
"//" がある時
、ない時で回転方向がどのようになるかは、
ちょっと説明しにくいので、各自で確かめてください。
（個人的には、//を入れたほうが良いと思います）
以上で、基本的な設定が終わり、受信機や無線機に使用できるようになりました。
設定が終わりましたら、「検証・コンパイル」を行って、間違いなくコンパイルができるかを、確認してください。
うまくコンパイルができましたら、ESP３２ボ−ドがパソコンにつながっているのを確認し、「書き込み」を
実行してください。
書き込みが成功しますと、VFOシステムを使えるようになります。
