アナログダイアル表示　デジタルＶＦＯユニットの製作　  　　　Back    　

前回の説明までで、ＰＣにＡｒｄｕｉｎｏＩＤＥをインスト−ルし、ＥＳＰ３２ボ−ドが使えるまでになったと思います。
次は、実際にＡｒｄｕｉｎｏのソ−ス・ファイルを読み込んで、コンパイル／書き込みをしてみましょう。

注意：Ａｒｄｕｉｎｏ　ＩＤＥを使う場合、パソコンはネット（インタ−ネット）に、つながった状態で使ってください。
　　　　Ａｒｄｕｉｎｏ　ＩＤＥが、自動的に必要なファイル（ライブラリ−など）をインスト−ルする場合があります。

パソコンにタ−ゲットのＥＳＰ３２ボ−ドをつなぎます。

　　お持ちのパソコンに、用意したＥＳＰ３２_Ｂｏａｒｄをつなぎます。

　　今回、使用したＥＳＰ３２ボ−ドは、

　　ＥＳＰ３２−ＤｅｖＫｉｔＣ−３２Ｅ　ＥＰＳ３２−ＷＲＯＯＭ−３２

　　という物で、秋月電子通商にて購入しました。　・・　Click
    パソコンとの接続ケ−ブルも販売しています。
　　必要な方は一緒に購入してください。

　　Ａｒｄｕｉｎｏ　ＩＤＥ　では、「ＥＳＰ３２　Ｄｅｖ　Ｍｏｄｕｌｅ」　と言う
　　モジュ−ル名で使用します。
　　（ＥＳＰ３２ボ−ドに関して、詳しい知識がないので、正しいかは
　　　分かりませんが、これでコンパイル／書き込みができています。）

 パソコンとタ−ゲットボ−ド間の通信ができるように設定します。

　　　

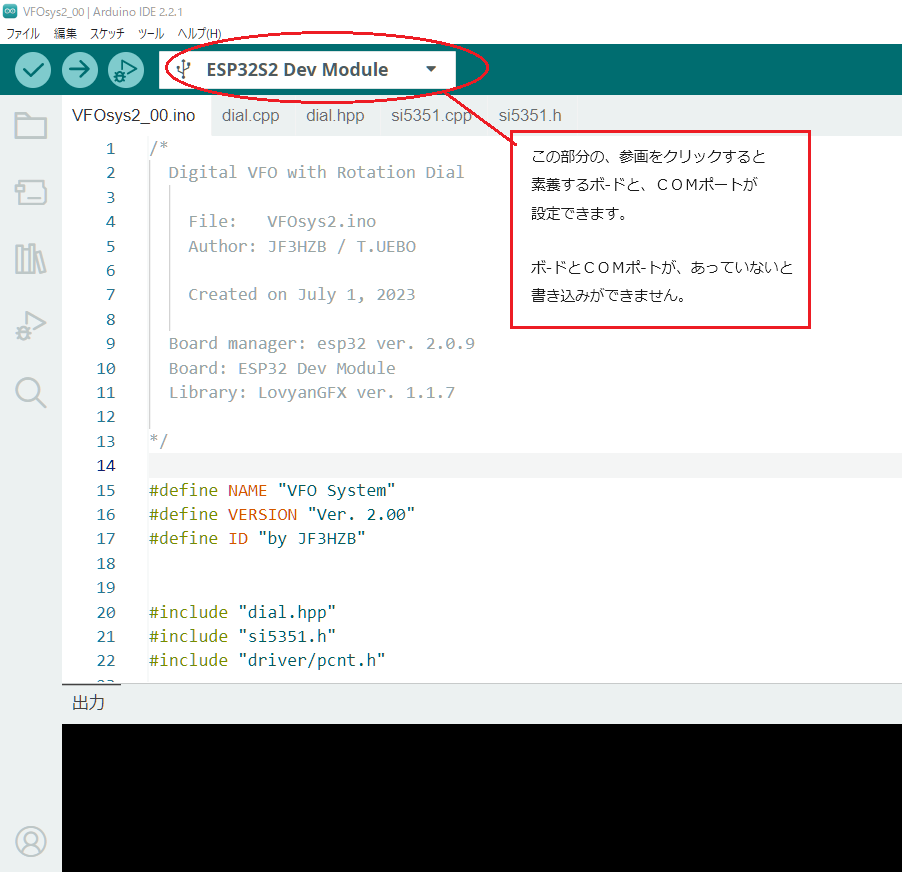

　　使用するボ−ドと、ＣＯＭポ−トの設定／変更は、
　　ＡｒｄｕｉｎｏＩＤＥの、左の場所からでもできます。
　　通常は、使用しているボ−ド名が表示されます。

　　クリックすると拡大します。　　　　

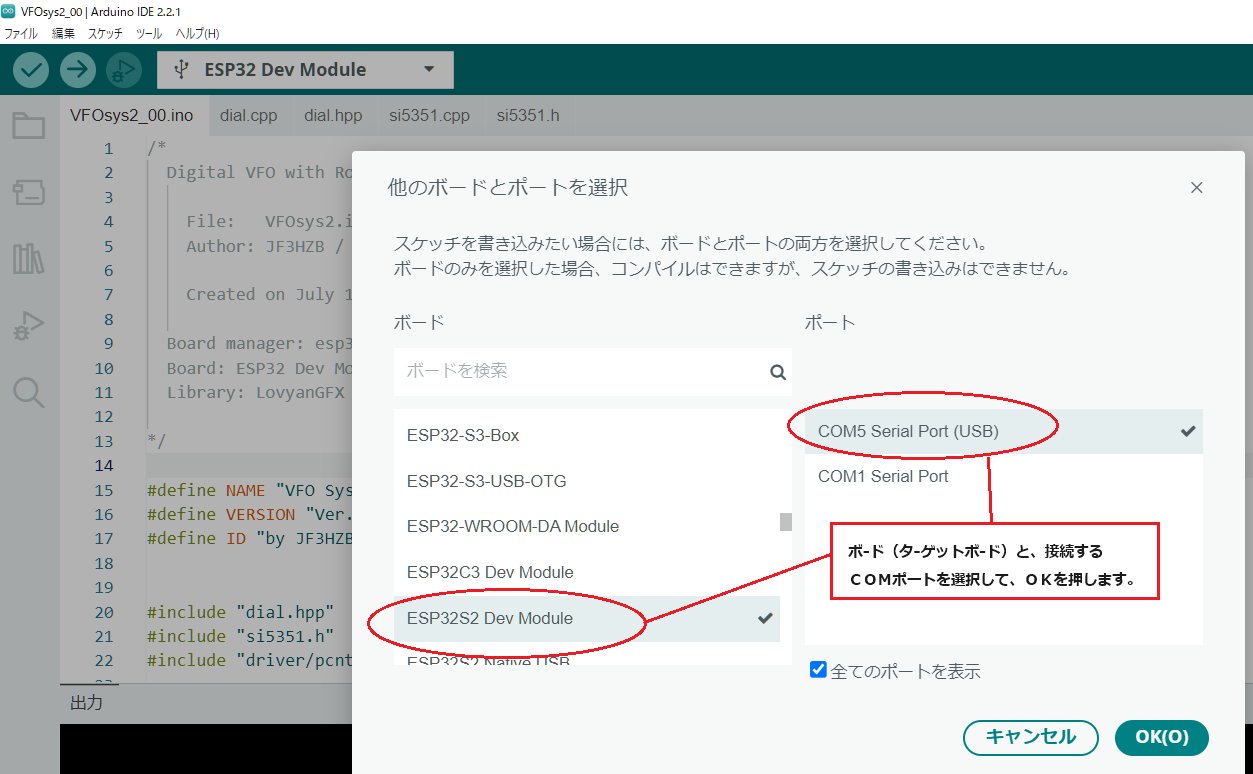

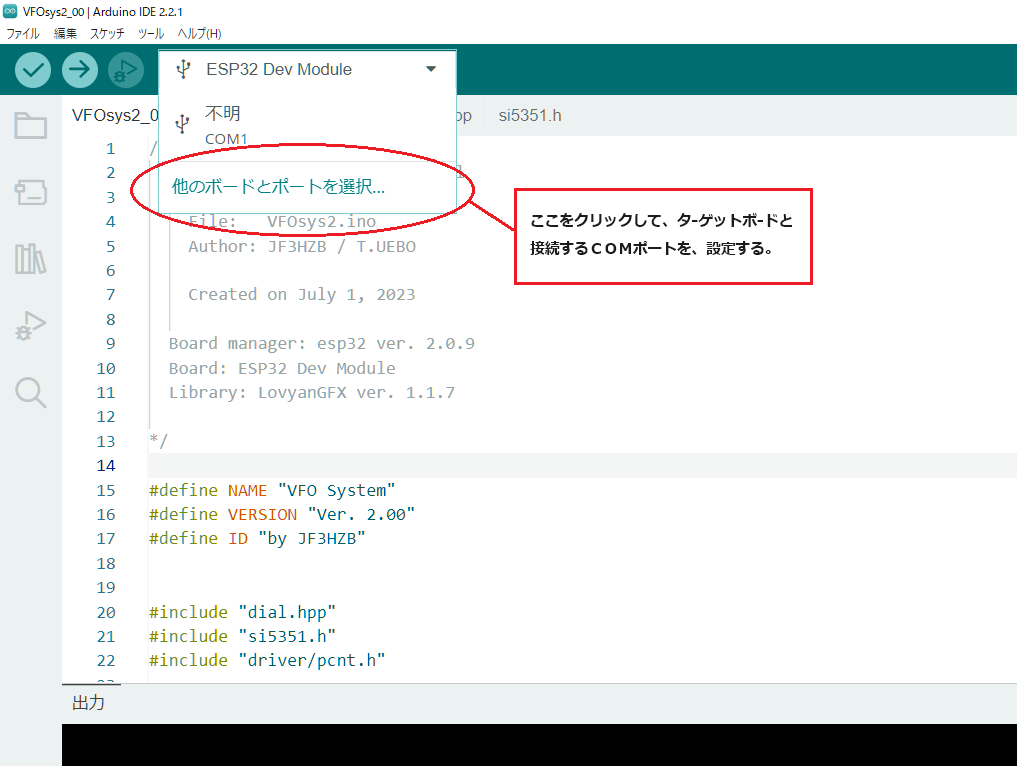

   タ−ゲットボ−ドと、ＣＯＭポ−ト番号の選択、変更は
　ここをクリック。

　タ−ゲットボ−ドは、一覧表から選択します。

　ＣＯＭポ−ト番号は、アクティブなポ−ト番号が
　表示されますので、選択します。

ArduinoIDEの、ファイルを読み込む

　ＡｒｄｕｉｎｏＩＤＥを立ち上げ、「ファイル」−＞「開く」で、ファイルを置いてるフォルダ−を見ます。
　（アナログ表示ＶＦＯの、ｚｉｐファイルの場所を、ハ−ド製作ペ−ジに記入します。ファイルを解凍
　　したこととして、話を進めます。）

　アナログ表示ＶＦＯのＥＳＰ３２用ソフトのダウンロ−ドは、　・・・　Ｃｌｉｃｋ　(zipファイル）
　　（ハ−ド製作サイトからでも、ダウンロ−ドできます）

　ファイルは、ｚｉｐ形式です。適当なフォルダ−に解凍してください。　

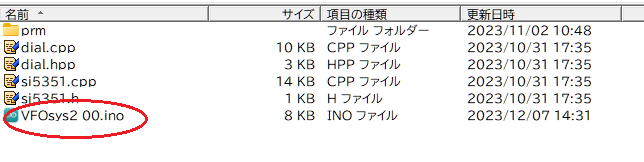

　下の図の様な、ファイル構成になっていると思います。

　ＡｒｄｕｉｎｏＩＤＥ用のファイルは、赤丸のついている「ＶＦＯｓｙｓｙ２．００．ｉｎｏ」です。
　このファイルを、開いてください。
　カ−ソルで選択しクリックすると、ArduinoIDEが立ち上がり、ファイルを読み込み込まれます。

ArduinoIDEでの表示／コンパイルの方法

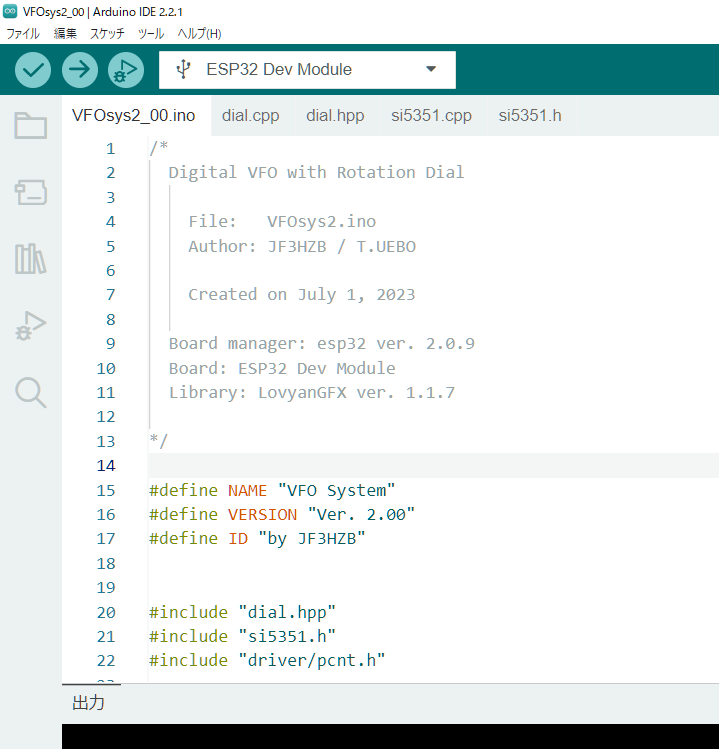

　Arduino IDEでファイルを読み込むと、下記の様な表示になります。

   画面は全体表示ではなく、一部表示となっています。
　　クリックすると大きくなります。

　　この状態で、５個のファイルを読み込んでいます。

　　ボ−ドマネ−ジャ−の窓には、選択したタ−ゲットボ−ド名が
　　表示されています。
　　三角をクリックすると、ボ−ド名とＣＯＭポ−ト番号が、表示されます。
　
　　内容を変更したい場合は、「他のボ−ドとポ−トを選択」にて
　　変更してください。

タ−ゲットボ−ド（ESP３２ボ−ド）を、USB接続すると、画面の右下に接続状況が出ます。
表示が出ない場合は、接続エラ−があります。
つないでも「未接続」の表示の場合、通信ができていませんので、COMポ−ト番号、ケ−ブルなどを、チェックして下さい。

　　「検証・コンパイル」

　　　検証コンパイルとは、Ａｒｄｕｉｎｏで製作したソ−スファイルが、コンパイルできるかを
　　　確かめる、モ−ドです。　

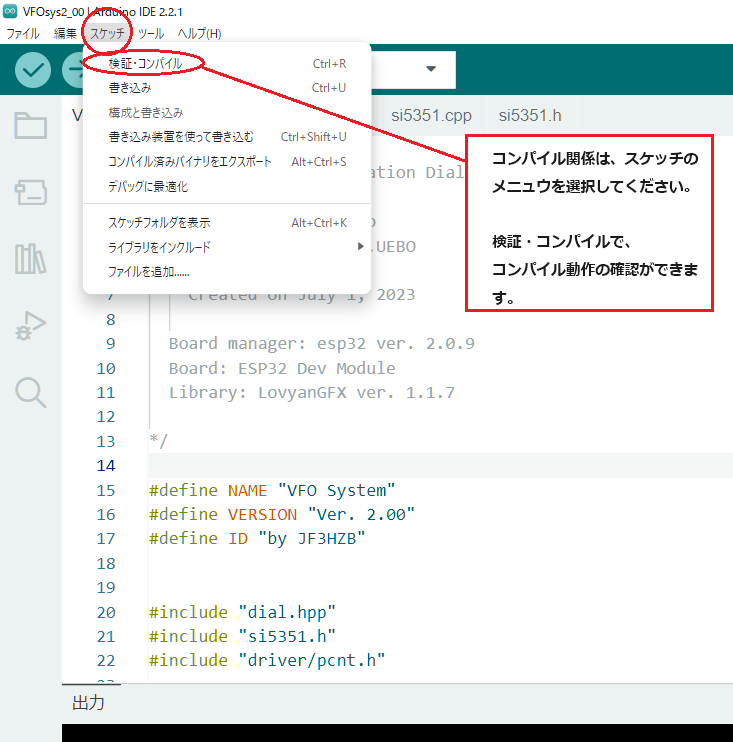

　　　メニュ−ボタンから、「スケッチ」を選択して、プルダウンメ−ニュ−にある、
　　　「検証・コンパイル」を。クリックすると、コンパイルが始まります。

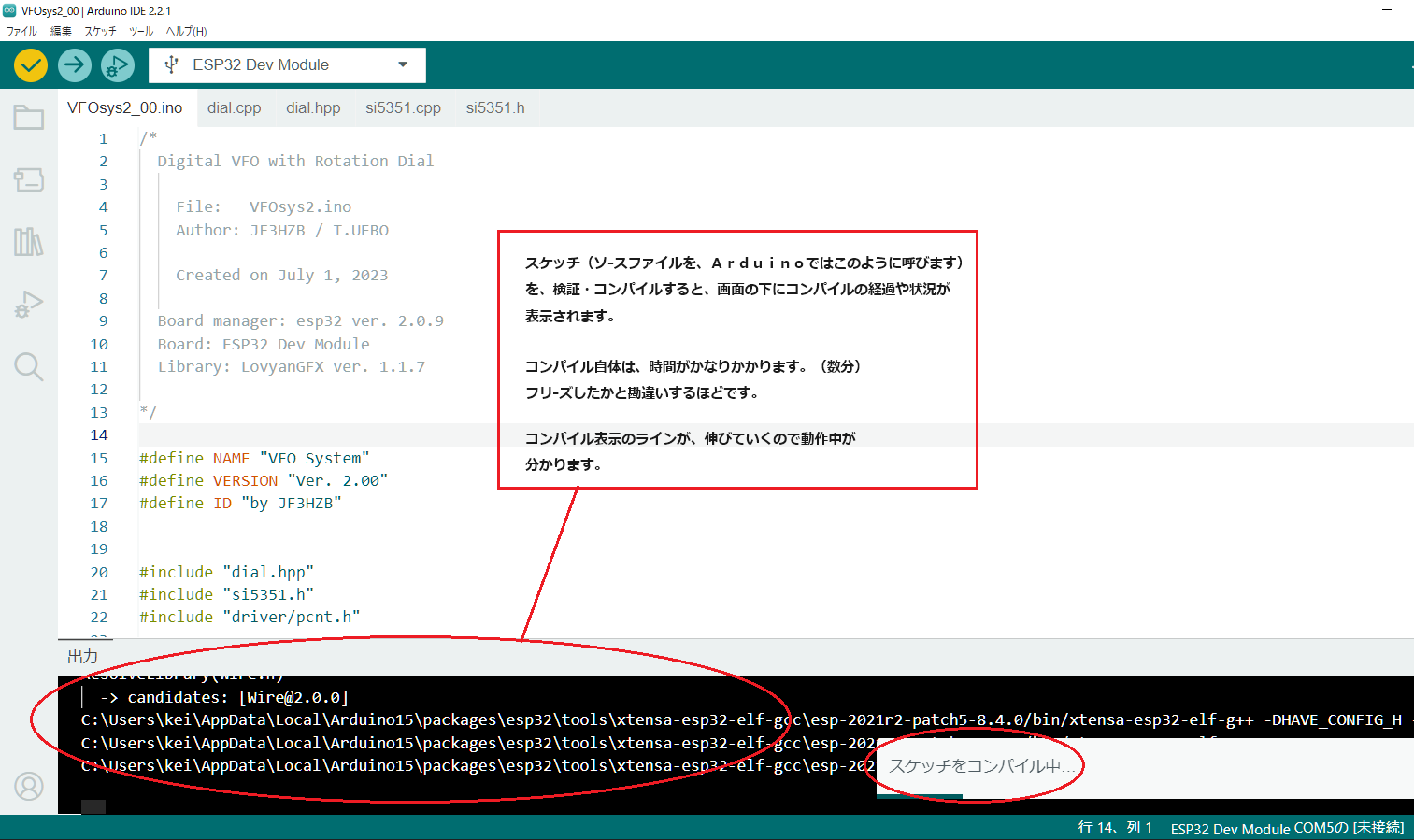

　　　画面下に、コンパイルの状況が表示されます。

　　　一番初めのコンパイルは、時間がかかる場合があります。
　　　およそ、１−２分ぐらいは、かかるかもしれません。
　　　２回目以降は、以前コンパイルしたファイルを使用する為、
　　　初めよりは、時間が短くなります。

　　　コンパイルする際に、古いパソコンなどのＣＰＵパワ−がない物や、
      搭載メモリ−量が少ない場合は、コンパイルができない場合もあります。
      コンパイルができない場合は、エラ−メッセ−ジが出ます。

　　　先ほども書きましたが、場合によってはコンパイルの時間が長く、
       パソコンがフリ−ズしたのと、勘違いすることもあります。
       フリ−ズした場合は、「タスクマネ−ジャ−」を使い、Ａｒｄｕｉｎｏ　ＩＤＥを、終了してください。

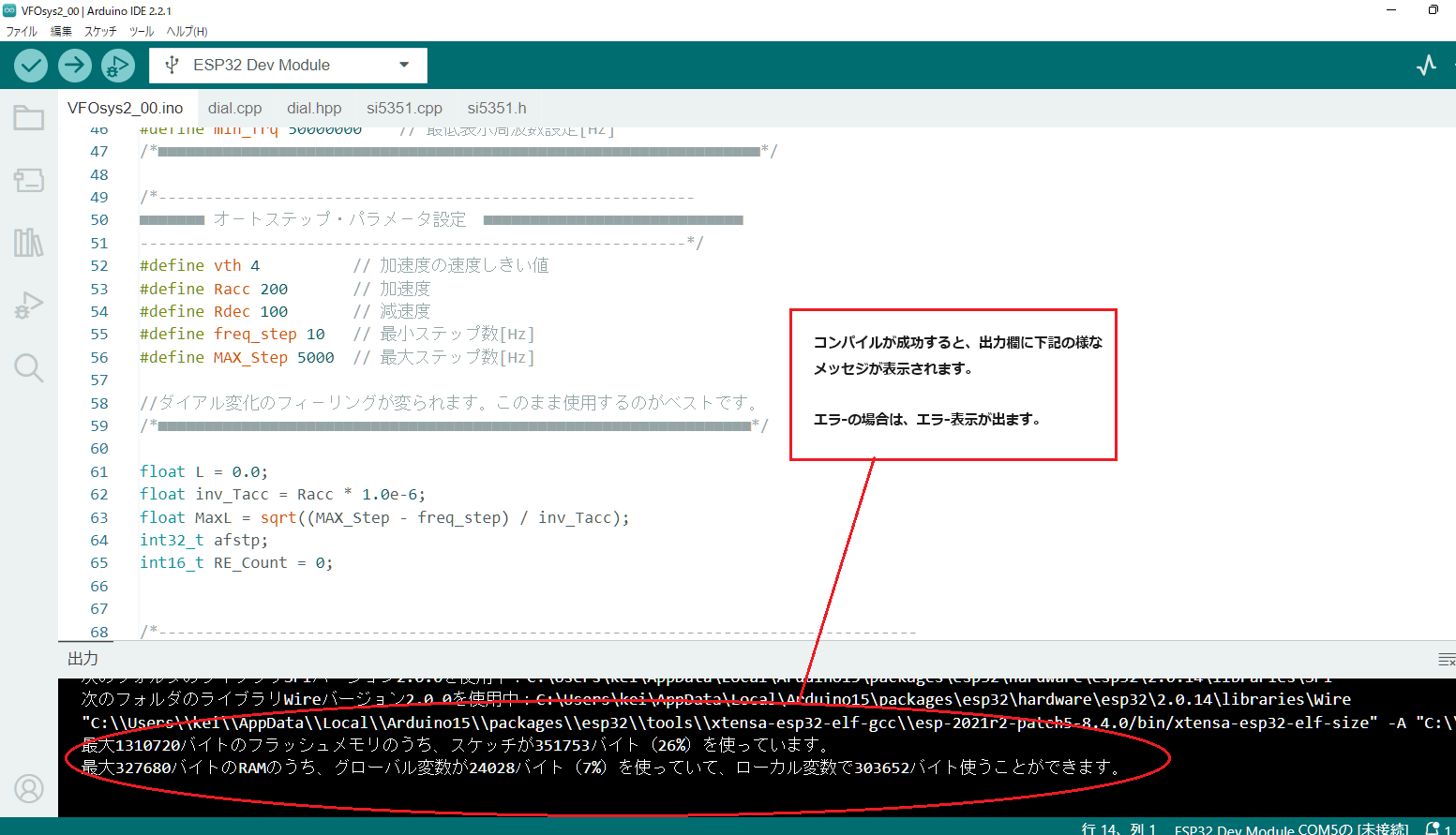

　コンパイルが成功すると、画面の下に左の様なメッセ−ジが出ます。

　エラ−があると、エラ−メッセ−ジが、表示されます。
　ソ−スファイルに間違いがない場合、エラ−の原因として考えられるのは、
　　１）ボ−ドマネ−ジャ−でインスト−ルする、プラットフォ−ムの種類
　　　　（ボ−ドマネ−ジャ−は２種類ある）が違う。
　　２）ＥＳＰ３２のプラットフォ−ム（ボ−ドマネ−ジャ−）のバ−ジョンが古い。
　　　　バ−ジョンは、２．０以上を使用してください。

　　あたりを、チェックしてみてください。

　　エラ−に関しては、詳しいことが分かりませんので、アドバイスができませんので、
　　ご了承ください。

ArduinoIDEで、タ−ゲットボ−ドへ書き込む方法

　前回の、「検証・コンパイル」に成功しましたら、タ−ゲットボ−ドに、
　コンパイルしたファイルを、書き込みます。

　タ−ゲットボ−ドが、パソコンにつながっていいることを、確認します。
　Ａｒｄｕｉｎｏ　ＩＤＥの、一番下右側のメッセ−ジに、ＣＯＭ番号が出ていることを
　確認します。これで、パソコンと、ボ−ド関の通信ができていることが分かります。

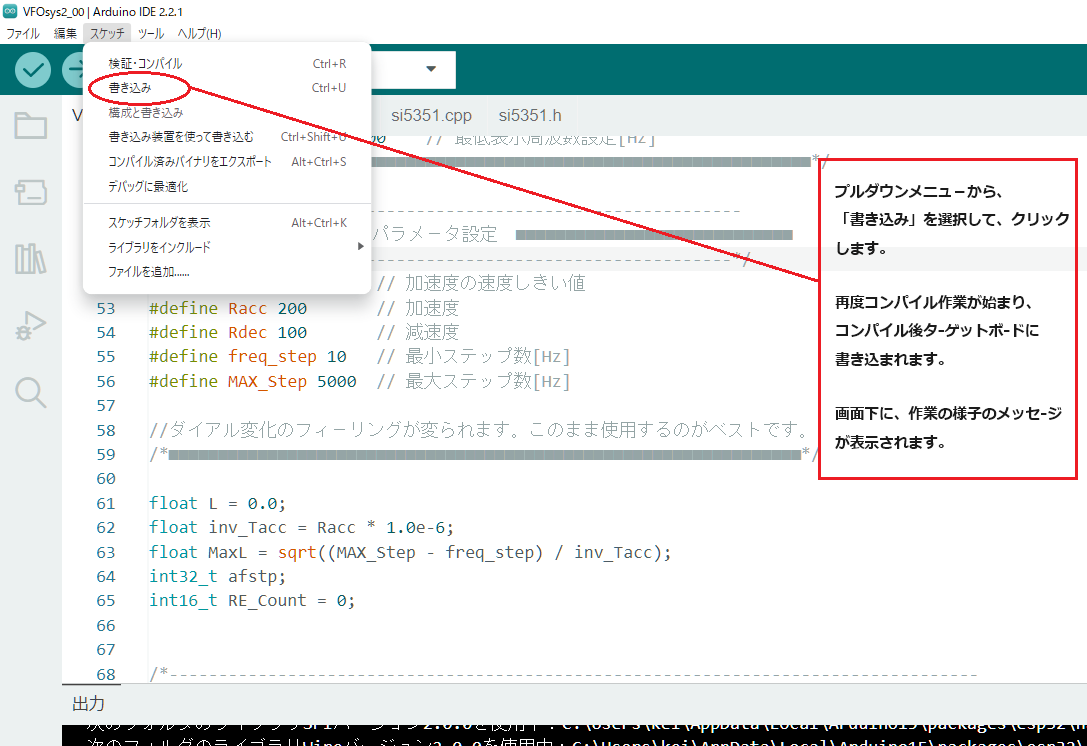

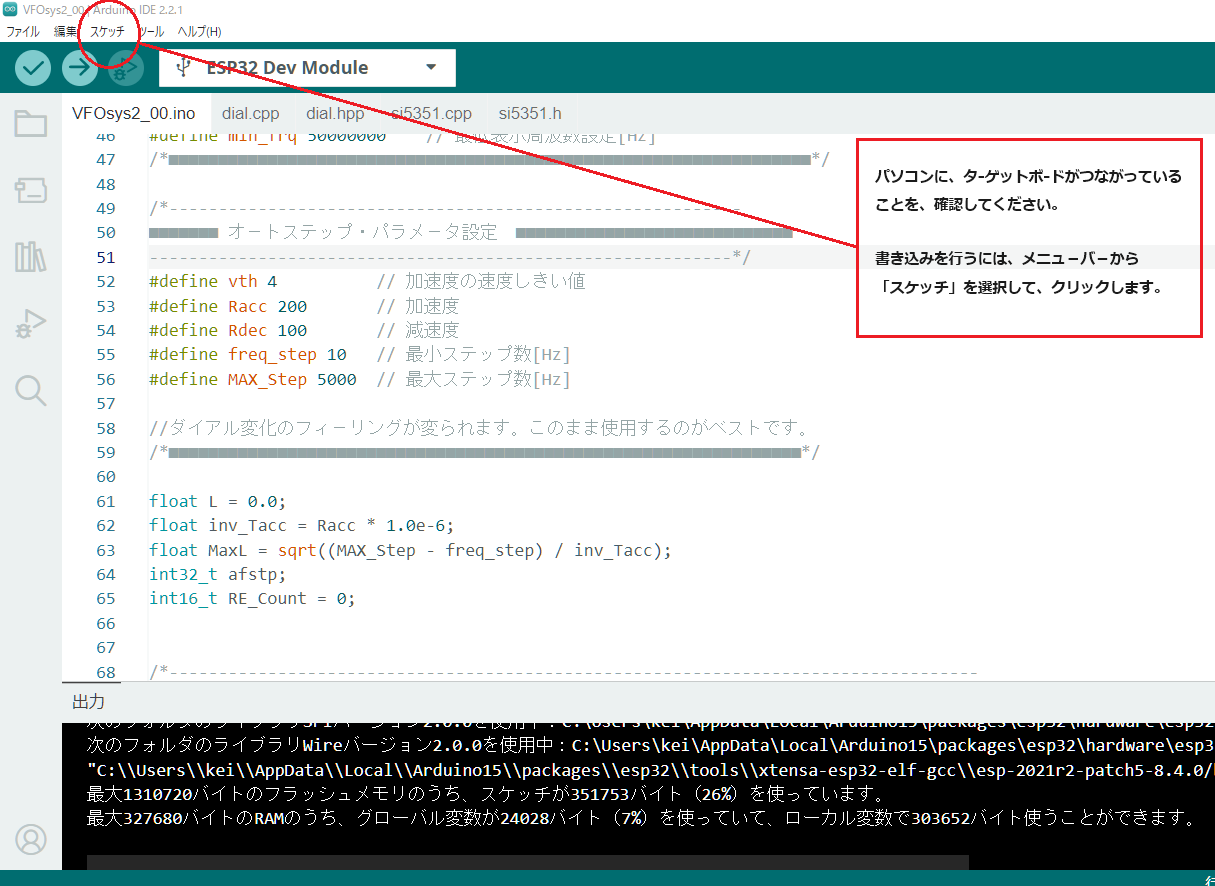

 　タ−ゲットボ−ドに書き込みを行うには、プルダウンメ−ニュ−から
　「書き込み」を選択して、クリックします。

　再度コンパイルが、始まります。
　コンパイルが終わると、書き込み作業に入ります。

　書き込み時のコンパイルは、検証コンパイルでできたファイルの一部を
　使うため、時間は以前より短くなります。

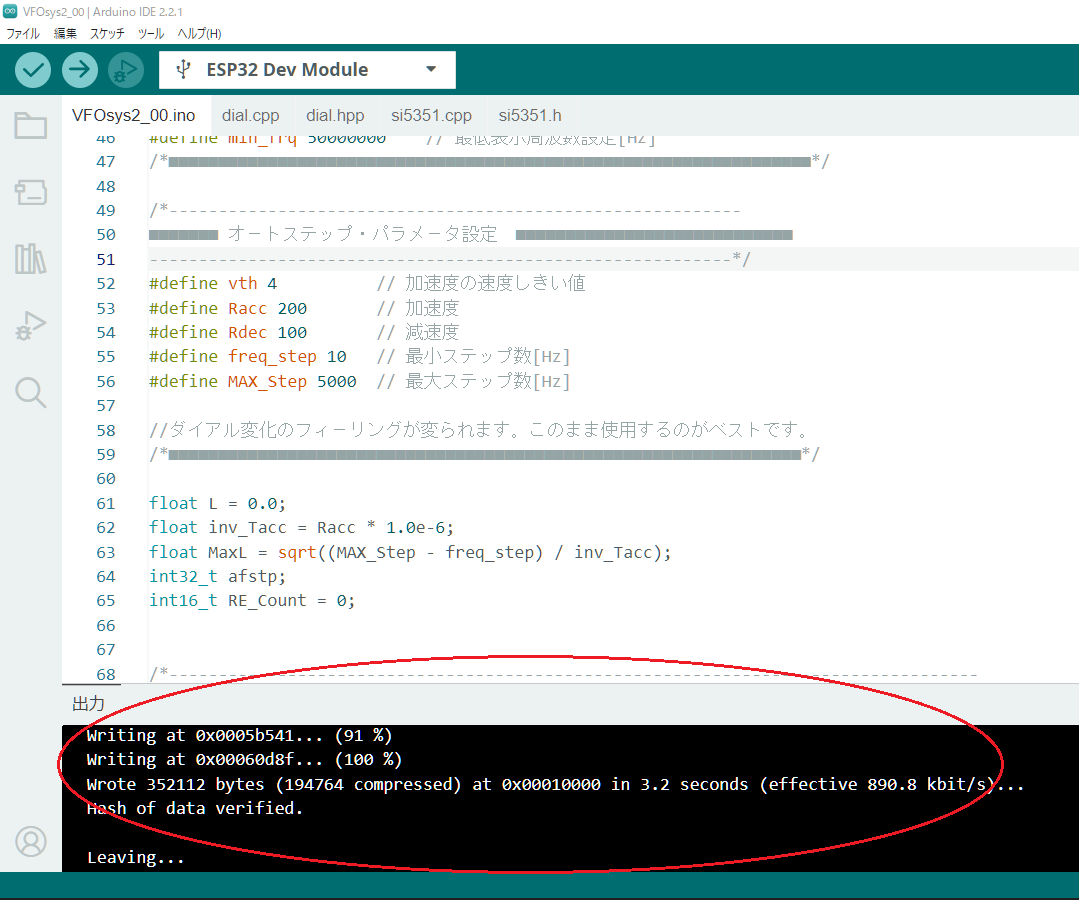

　書き込みに成功すると、画面の下の段に、図の様なメッセ−ジが出ます。

　これでこのボ−ドは、ソフトに沿って働きます。

　＊ボ−ドマネ−ジャ−を、入れ替えることで、
　　　本家Ａｒｄｕｉｎｏボ−ボも、使用することができます。

　　また、ソフト開発もできます。言語は、Ｃ／Ｃ＋＋になります。
