今回のＶＦＯの製作には、ＥＳＰ３２と言うマイコンのソフトの書きなおし、コンパイル、書き込みが
出来ないと、完成できません。

Ａｒｄｕｉｎｏ　ＩＣＥとは、Ａｒｄｕｉｎｏと呼ばれる、マイコンボ−ドのために開発された、開発総合環境ソフトです。
通常は、Ａｒｄｕｉｎｏボ−ドを使うとき使用するソフトですが、ボ−ドマネ−ジャ−と呼ぶ機能部分を、
ＥＳＰ３２ボ−ドが使えるように入れ替えると、ＥＳＰ３２ボ−ドに対して、ソフト開発／コンパイル／書き込み
が、できるようになります。
後ほど、ＥＳＰ３２ボ−ドマネ−ジャ−の、プラグインを説明します。

注意：説明に当たり、筆者はこのジャンルの専門家ではないため、まちがっている場合もあるかと思います
        詳しいことを知りたい場合は、ネットで検索して、調べてみてください

　　　　　２０２３／１２−２９　情報追加／訂正する　　ＣＹＴＥＣ

　ＡｒｄｕｉｎｏＩＤＥ　ダウンロ−ド　と　インスト−ル

ＡｒｄｕｉｎｏＩＤＥは、無料で、ダウンロ−ドできます。（寄付を募る画面は出ます）

  ＡｒｄｕｉｎｏＩＤＥのダウンロ−ドは　　・・・・　　Ｃｌｉｃｋ

  ２０２３／１２月　現在のバ−ジョンは　Ｖｅｒ２．２．１

各種パソコン用に、ダウンロ−ド・ファイルが用意されています。
一番多いのは、Windowsだと思います。Win用でも、３種類用意されています。

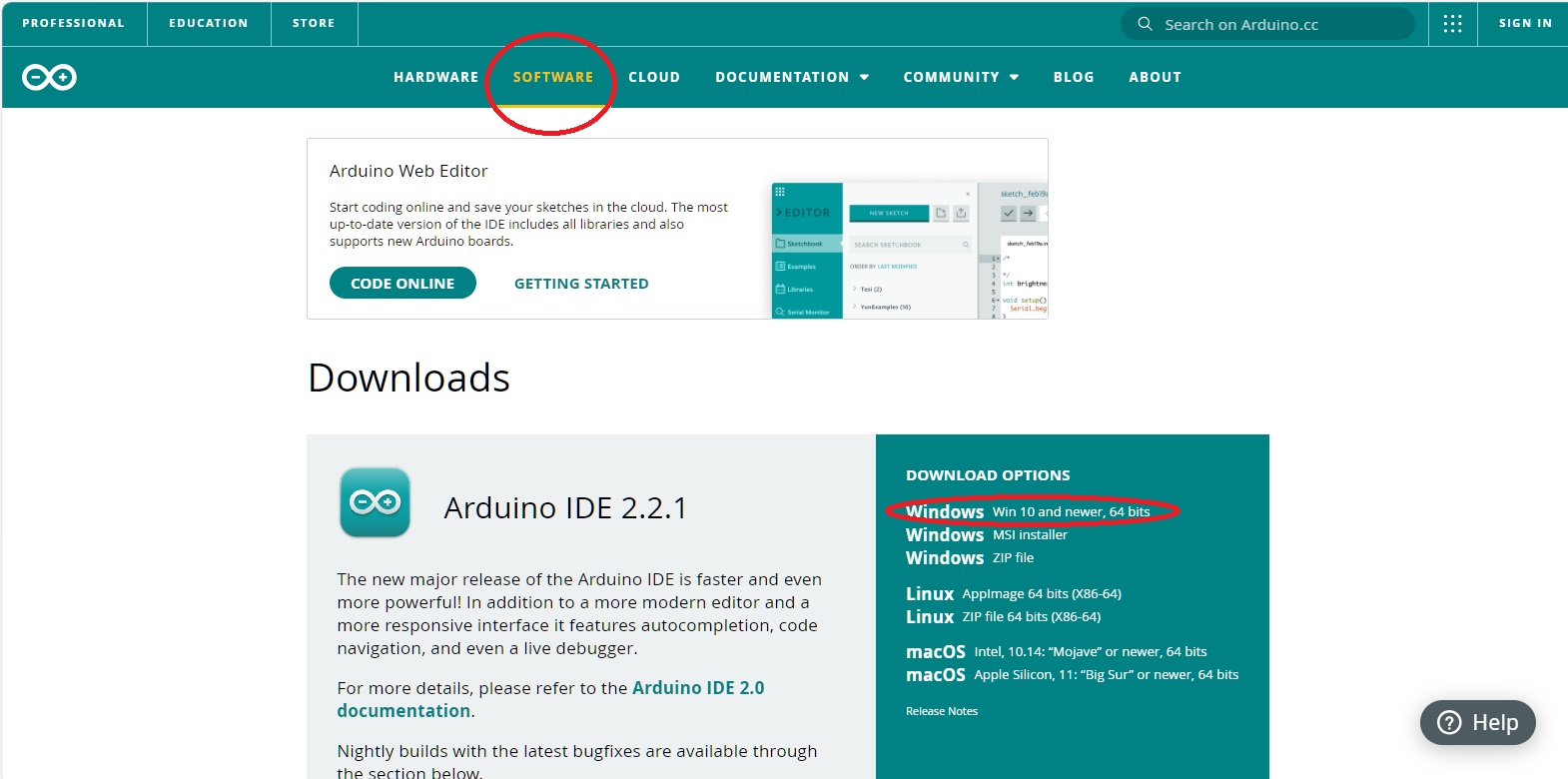

どれをDLしても同じですが、赤まるで囲んだ、一番上の物をダウンロ−ドして、
インスト−ルしました。
お持ちのPCに合わせて、インスト−ルしてください。

なお、DownLoadする際、寄付をお願いする画面が出ますが、「JUST DOWNLOAD」を
選択してください。なお、寄付される方は、画面に指示に沿って寄付してください。

Arduino　IDEのインスト−ルに成功すると、ディスクトップに　　このようなアイコン
ができているはずです。

ＡｒｄｕｉｎｏＩＤＥの日本語対応

上記のアイコンを、クリックしてＡｒｄｕｉｎｏ　ＩＤＥを立ち上げます。

メニュ−バ−の「Ｆｉｌｅ」　をクリックして、次に「Ｐｒｉｆerences」を選択してください。

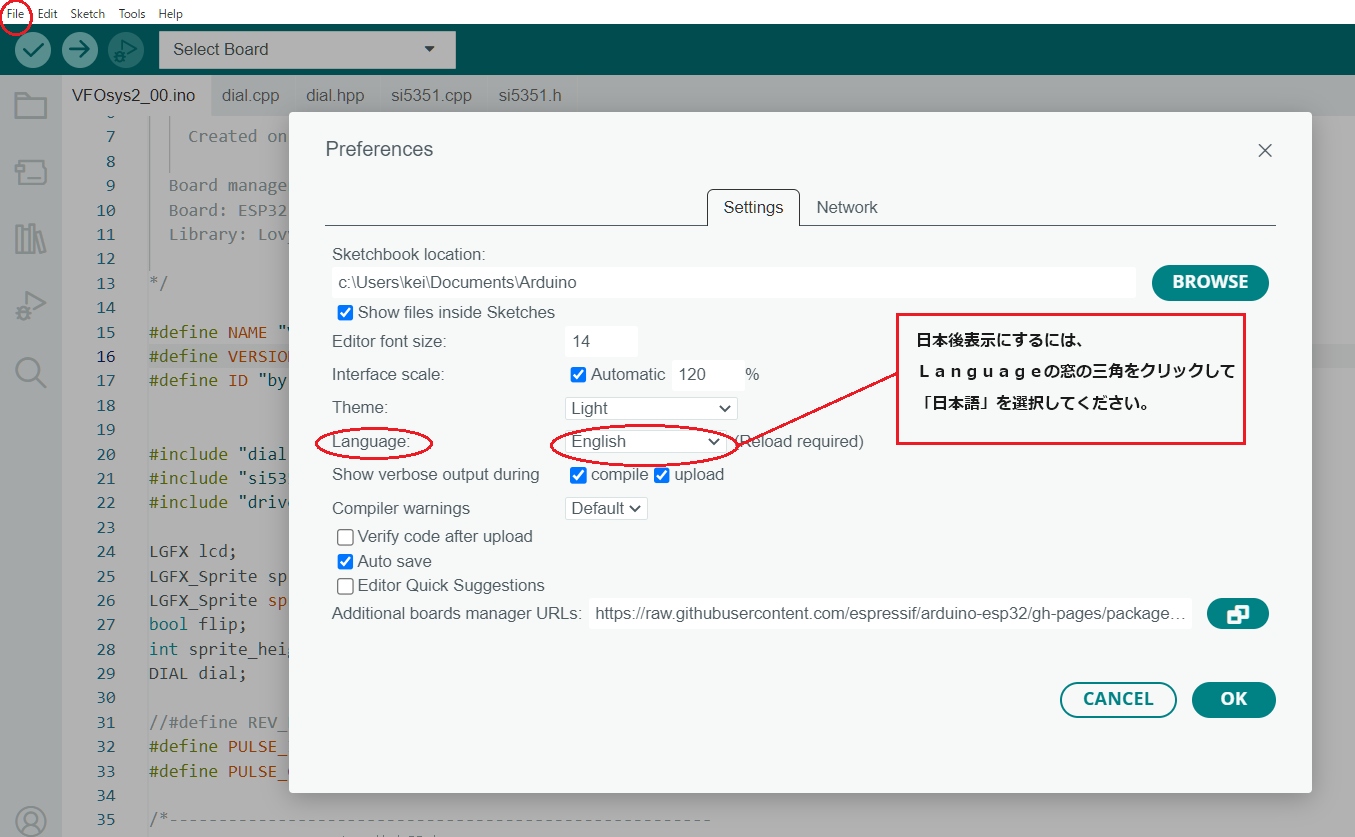

下記の画面になりますので、「Language」の横の窓から、「日本語」を
選択してください。これで、日本語が使えます。

ＡｒｄｕｉｎｏＩＤＥ　ＵＳＢドライバ−について

ＡｒｄｕｉｎｏＩＤＥは、タ−ゲットボ−ドへの、書き込みも行います。その際、ＵＳＢ端子を使いますが、
ＵＳＢドライバ−が必要になります。上記のサイトから、ＤＬしてインスト−ルした場合は、ドライバ−
も一緒にインスト−ルされるはずですが、確認は取っていません。

意外と、このＰＣとＥＳＰ３２ボ−ドの通信が、問題となる場合があります。（認識しないなど）
その場合は、Ｗｉｎの「システム」の、「デバイスマネ−ジャ−」の「ポ−ト　ＣＯＭ／ＬＰＴ」を見て
ドライバ−が、インスト−ルされているかを確認してください。

私の場合は、うまくドライバ−がインスト−ルされなかったので、「Ｓｉｌｉｃｏｎ　Ｌａｂｓ社」より
「ＵＳＢ−ＵＡＲＴブリッジＶＣＰ　ドライバ−」をＤＬして、使用しています。

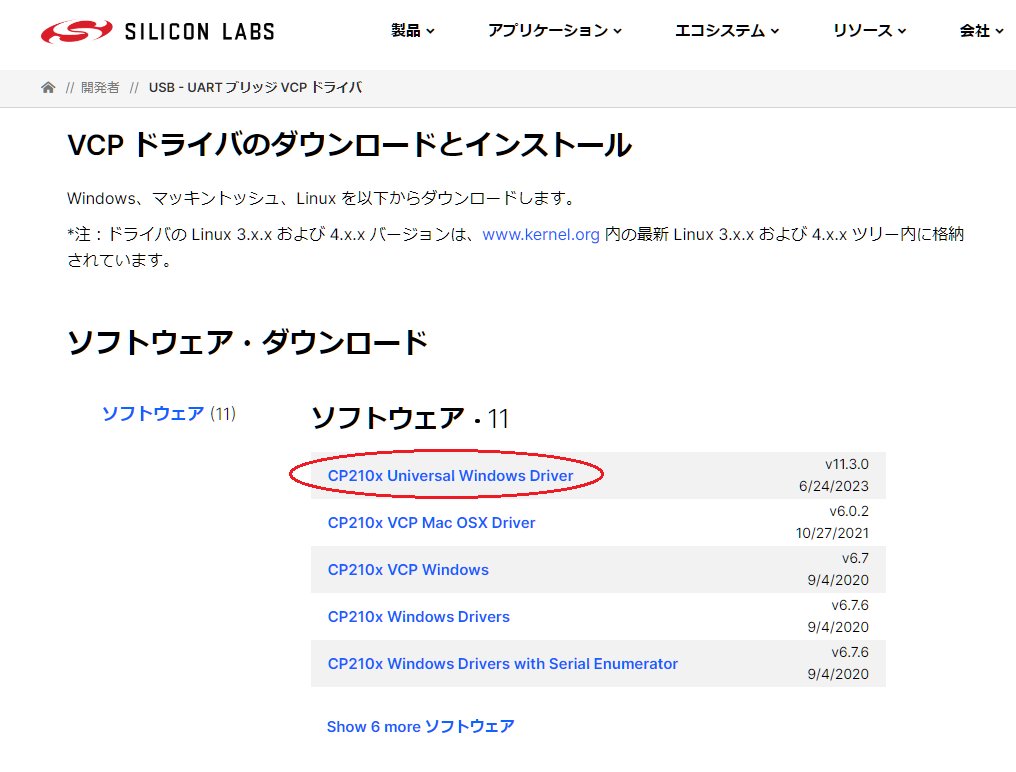

　　Ｓｉｌｉｃｏｎ　Ｌａｂｓ　ＵＳＢドライバ−のＤｏｗｎＬｏａｄ　・・・　　Ｃｌｉｃｋ

サイトからＤＬして、インスト−ルソフトが付いてきますので
それを使えばインスト−ルできます。

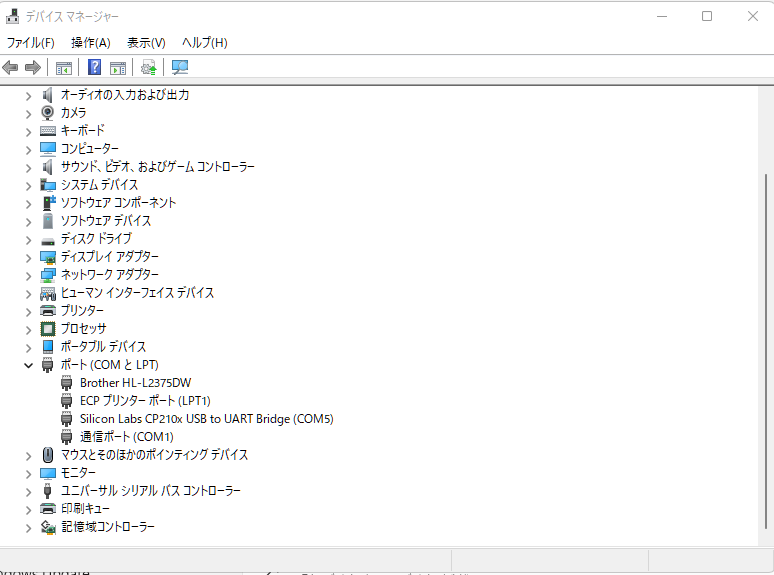

　「システム」−＞「デバイスマネ−ジャ−」−＞ポ−ト　を見て確認します。
   ＣＯＭ５が、割り当てられています。

　クリックすると大きくなります。

ＡｒｄｕｉｎｏＩＤＥを　ＥＳＰ３２対応にする

Ａｒｄｕｉｎｏ　ＩＤＥを、ＥＳＰ３２ボ−ドに対応させるには、次の作業が必要になります。
画像は、クリックすると拡大します。

今回のソフトをコンパイルするには、下記の作業が必要になります。

１）Ａｒｄｕｉｎｏ　ＩＤＥにプラグインする、「プラットフォ−ム　ｅｓｐ３２」がどこにあるかを、ＵＲＬを記入する。
２）Ａｒｄｕｉｎｏ　ＩＤＥの、「ボ−ドマネジャ−」を使い、「プラットフォ−ム　ｅｓｐ３２」をインスト−ルする。
３）Ａｒｄｕｉｎｏ　ＩＤＥの、ライブラリ−マネ-ジャ-を使い、「表示用ライブラリ−」をインスト-ルする。

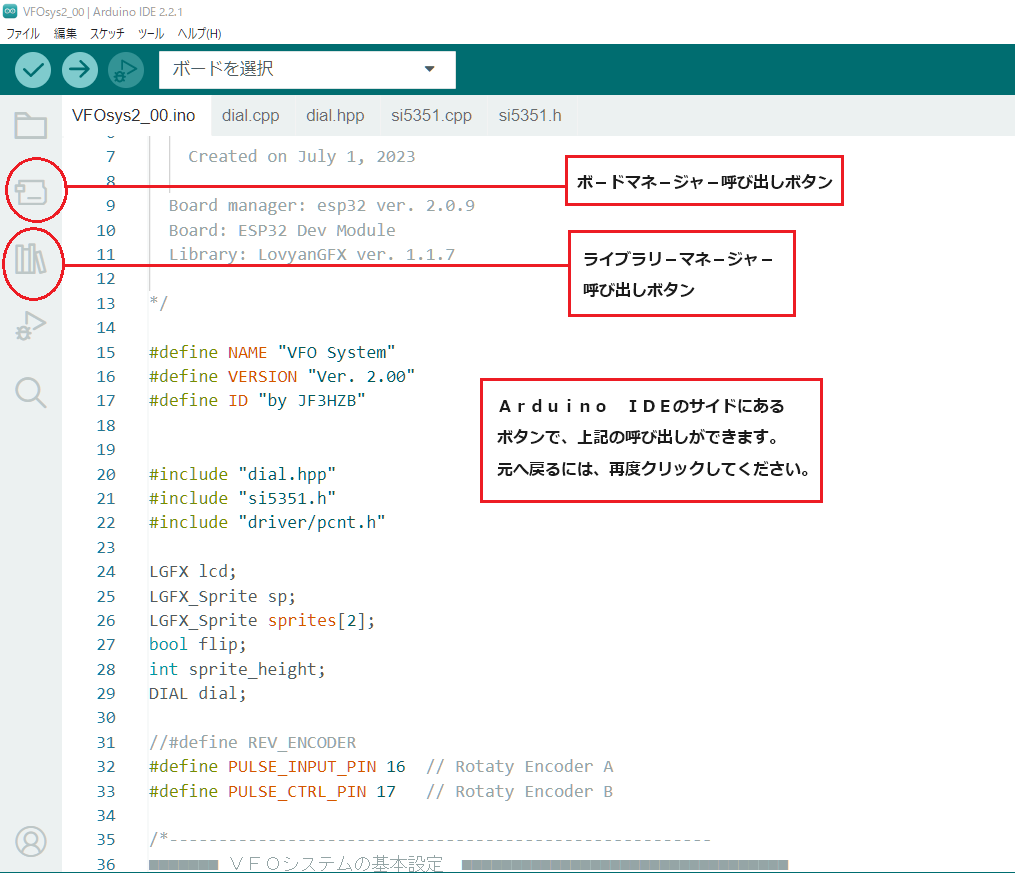

Ａｒｄｕｉｎｏ　ＩＤＥの最初の画面ですが、ボ−ドマネ−ジャ−と、ライブラリ−マネ-ジャ-の
　呼び出しボタンがあります。

　このボタンを、クリックするとそれぞれのマネ-ジャ-を呼び出すことができます。

　終了は、再度ボタンをクリックしてください。

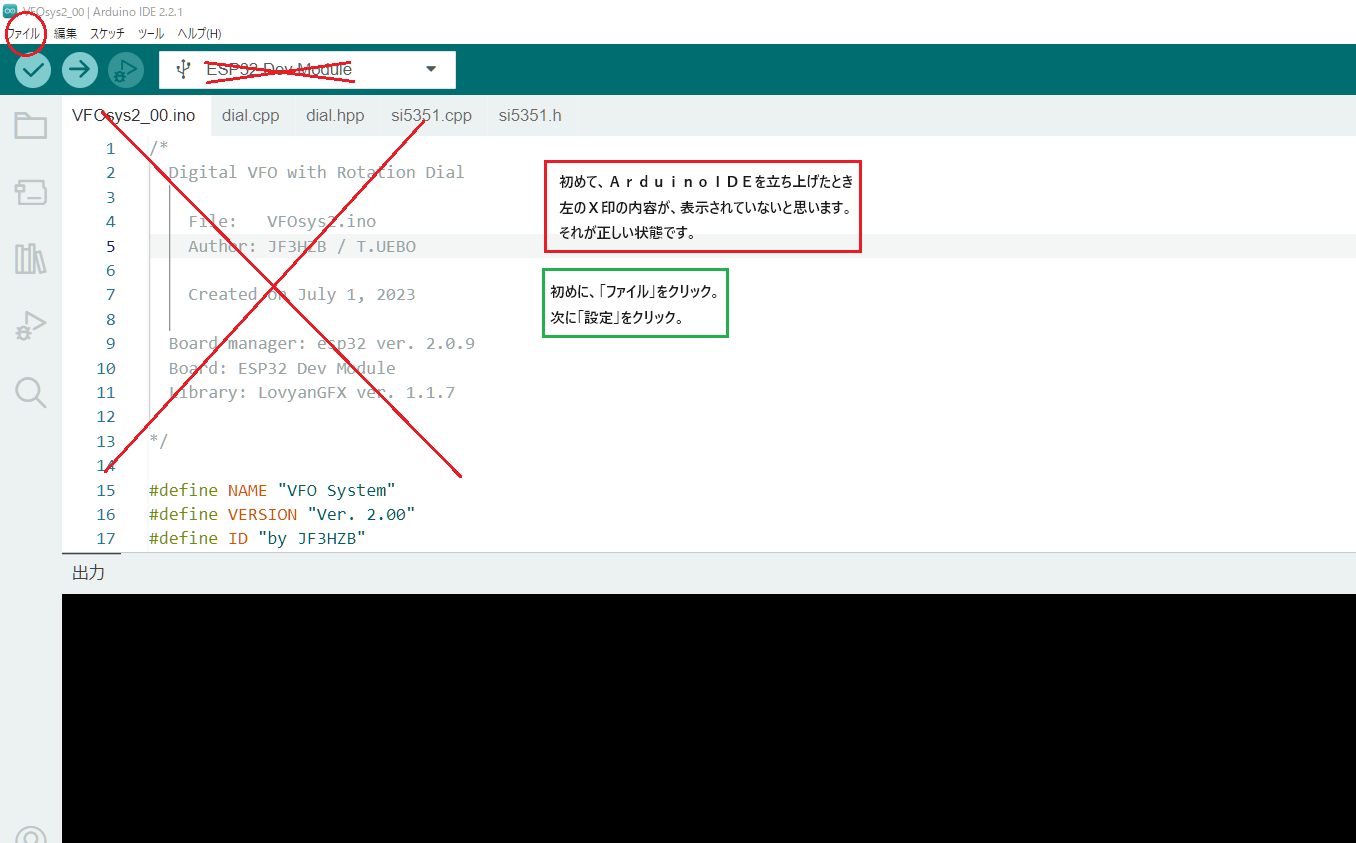

赤丸の「ファイル」をクリックしてください。
   プルダウンメニュ-から、「基本設定」を選択してください。

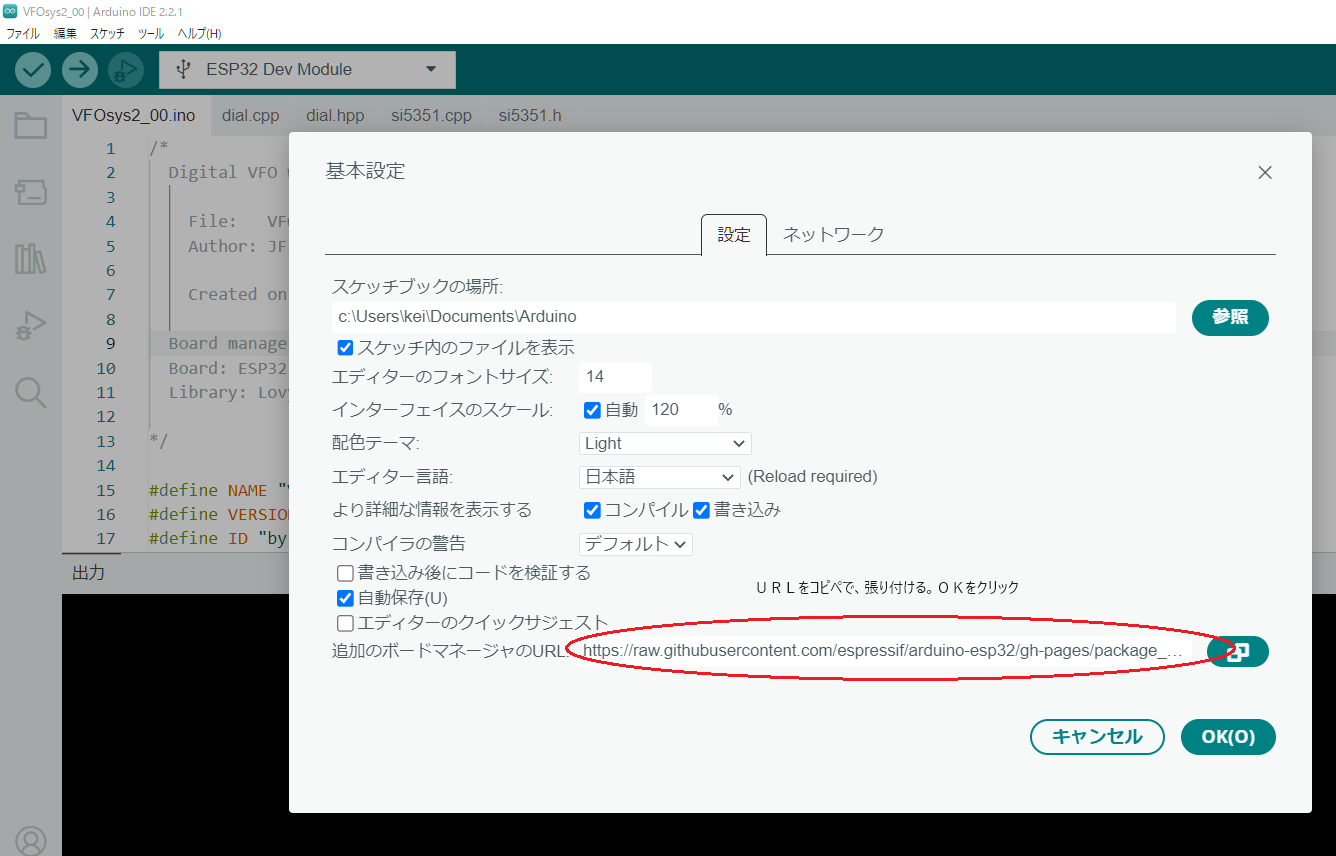

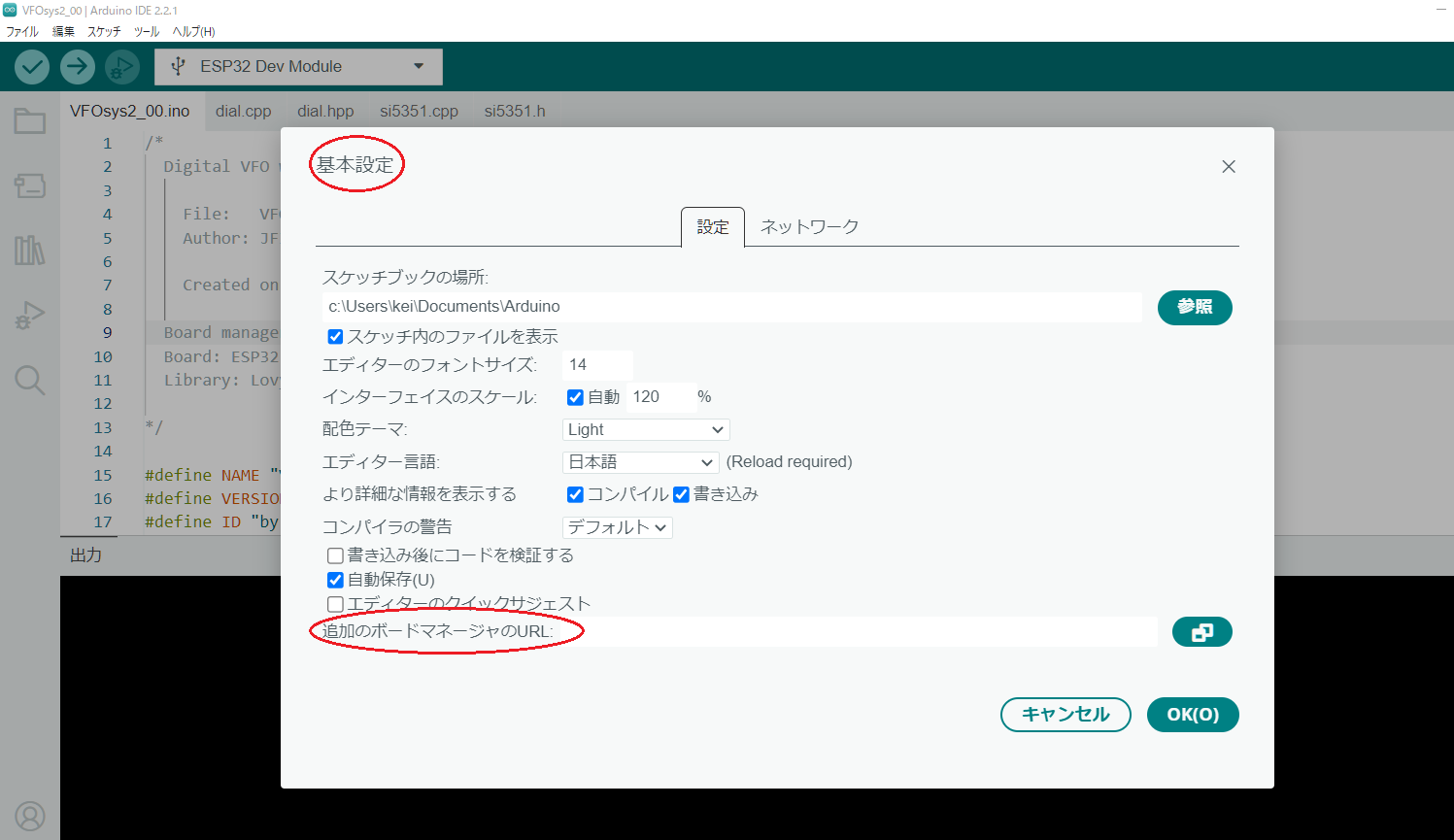

赤丸の　「追加のボ−ドマネ−ジャ−のＵＲＬ」　欄に、下記のＵＲＬを
　　コピ−＆ペ−ストで張り付けてください。（コピペしてください）

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

　上記のように記入（コピペでＯＫ）したら、ＯＫをクリックしてください。
　　後は、自動的にインスト-ルされます

次に、ボ-ドマネ-ジャ-を使い、ＥＳＰ３２プラットフォ-ムを、インスト-ルします。
　　これにより、Ａｒｄｕｉｎｏ　ＩＤＥで、ＥＳＰ３２ノ開発ができるようになります。

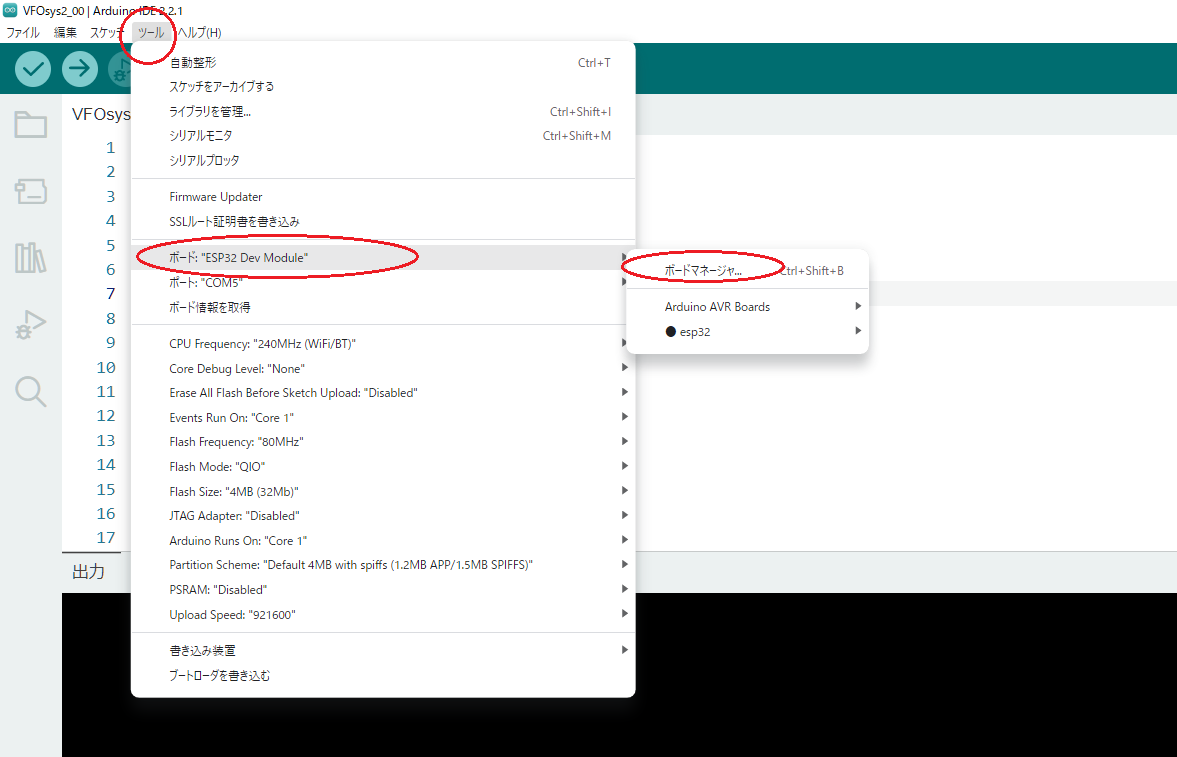

ＡｒｄｕｉｎｏＩＤＥのメニュ−から、「ツ−ル」−＞「ボ−ド」−＞「ボ−ドマネ−ジャ−」を
   選択してください。
   （上記の写真の場合、一度使ったので表示文字は違うところがあります。）

　　もしくは、サイドのボ-ドマネ-ジャ-呼び出しボタンを押してください。

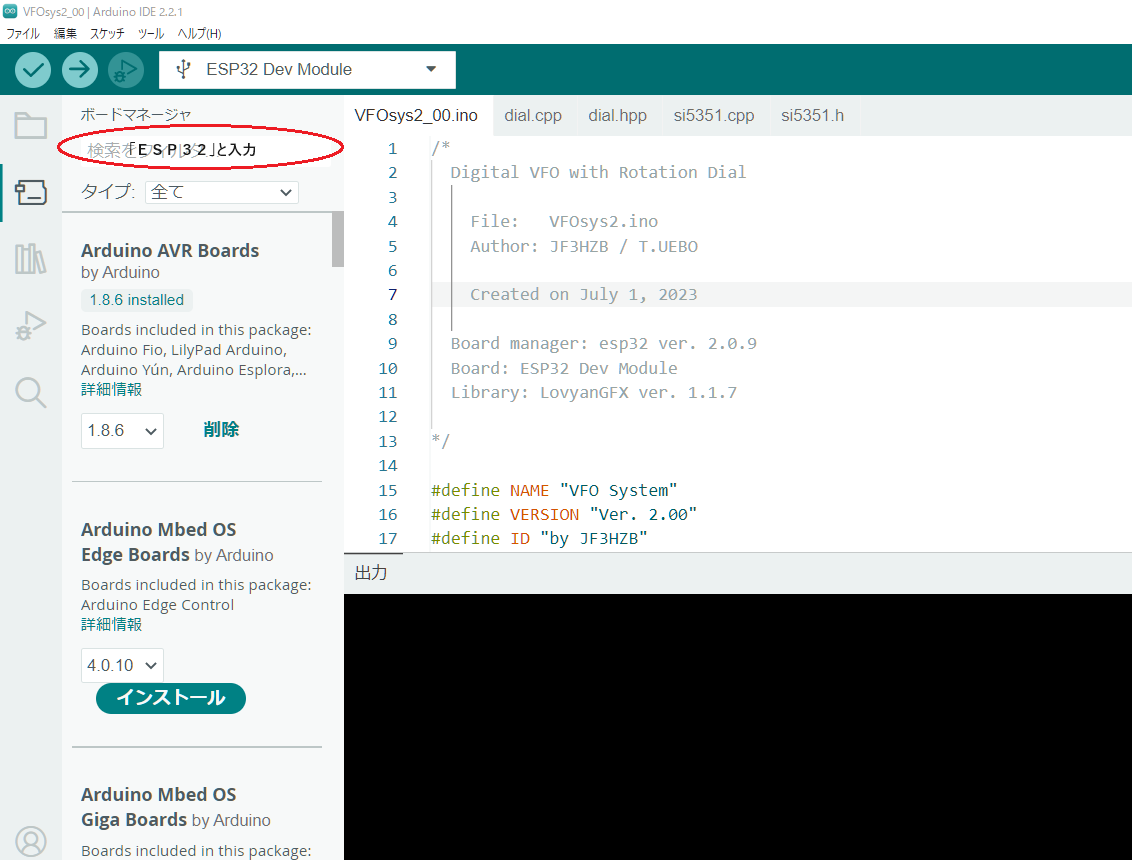

ボ−ドマネ−ジャ−の画面で、赤丸の「検索」欄に、「ＥＳＰ３２」と
　　入力してください。

インスト−ルできるプラットフォ−ムが、２種類表示されます。

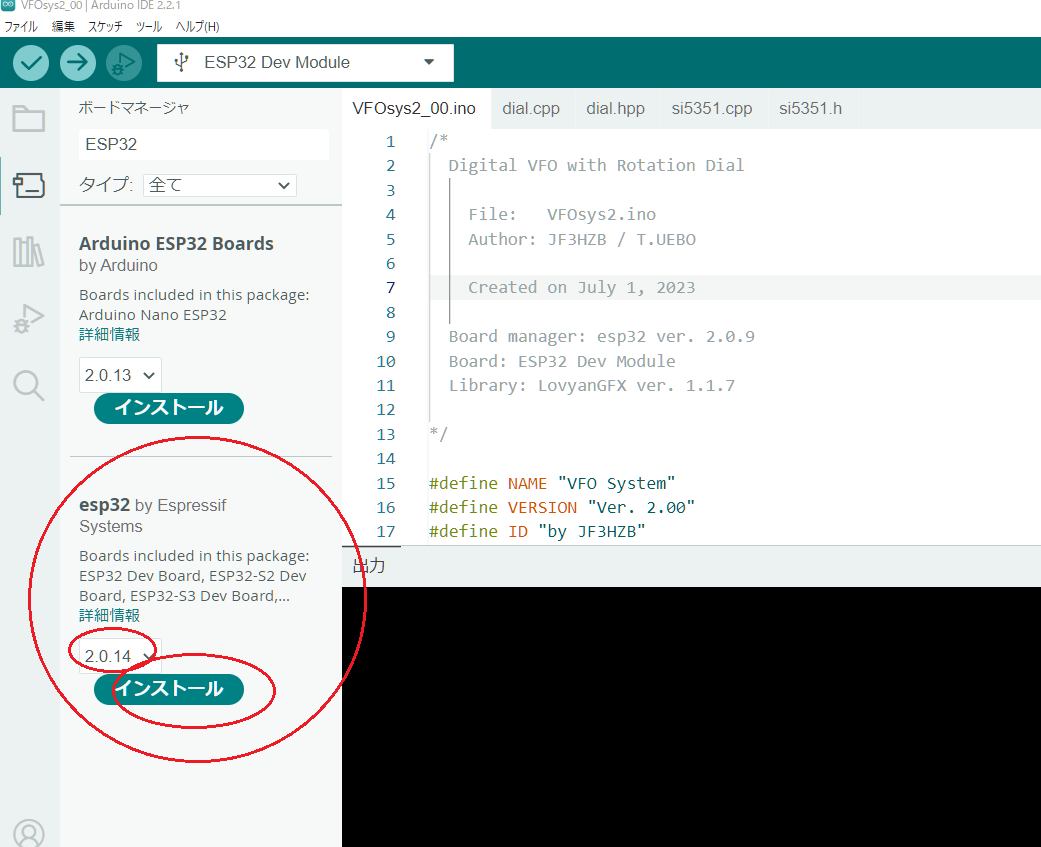

必ず、「esp32　by　Espressit　Ｓｙｓｔｅｍｓ」　のほうをインスト−ルしてください。
　　バ−ジョンは、Ｖｅｒ２．０以上であれば、大丈夫です。

   ヒント：コンパイルができない場合、Ｖｅｒを下げたものをインストるすると、
　　　　　良い場合があります。Ｖｅｒ２．０あたりで試してみてください。

以上で、ＡｒｄｕｉｎｏＩＤＥを使い、ＥＳＰ３２ボ−ドの、開発／コンパイル／書き込みが
できるようになりました。

　次は、ディスプレ-に表示させるための、ライブラリ-をインスト−ルします。

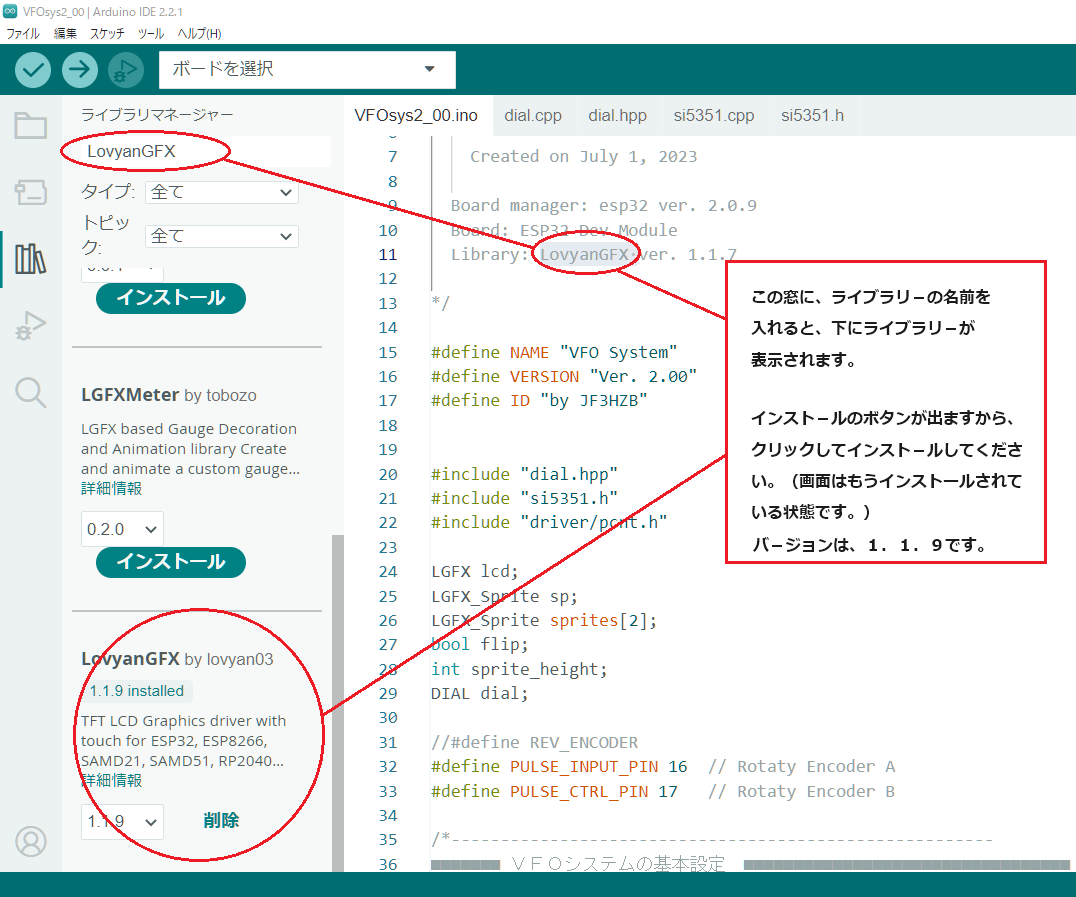

Ａｒｄｕｉｎｏ　ＩＤＥのサイドにある、ライブラリ-マネジャ-呼び込みボタンを、クリックします。

使用するライブラリ-は、「ＬｏｖｙａｎＧＦＸ　Ｖｅｒ１．１．７」　です。

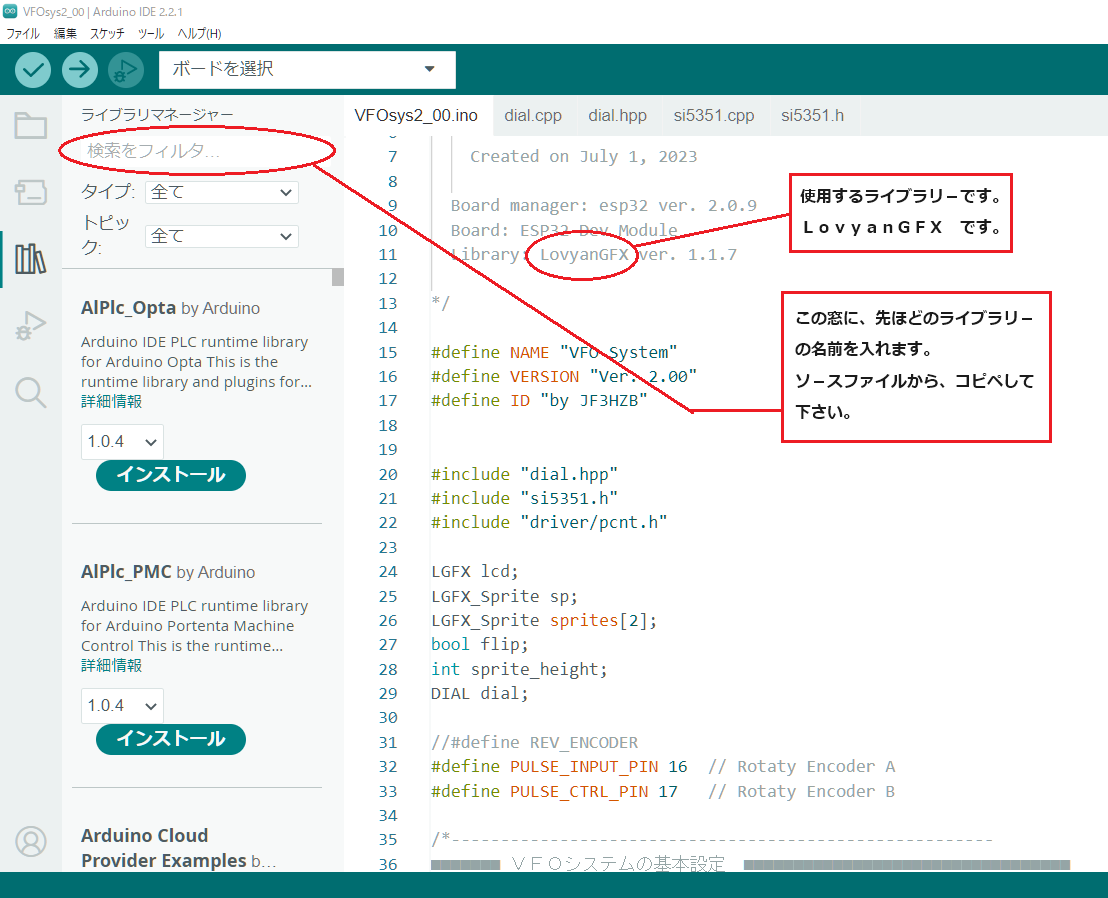

　ライブラリ-マネ-ジャ-と書いてある下の窓に、
　先ほどの「ＬｏｖｙａｎＧＦＸ」と入力してください。

すると、その下にライブラリ-の一覧が出てきます。

該当するライブラリ-を探すと、「インスト-ル」と言うボタンがあります。
（下の図では、もうインスト-ルしてあるため、削除の文字が表示されています。）

「インスト-ル」のボタンを押すと、あとは自動的にインスト-ルされます。

以上で、Ａｒｄｕｉｎｏ　ＩＤＥで、ＥＳＰ３２の開発／コンパイル／書き込みができるようになりました。
