タイトル：「ＦＲＭＳ」を使用したコイルの”Ｑ”の測定方法。File-004　Back

　　　　「ＦＲＭＳ」の応用例として、コイルの”Ｑ”を測定する方法を、紹介します。
　　　　　　まだ多種のコイルについての測定は行っていませんが、アマチュア・レベルとしては十分実用になると
　　　　　　思います。

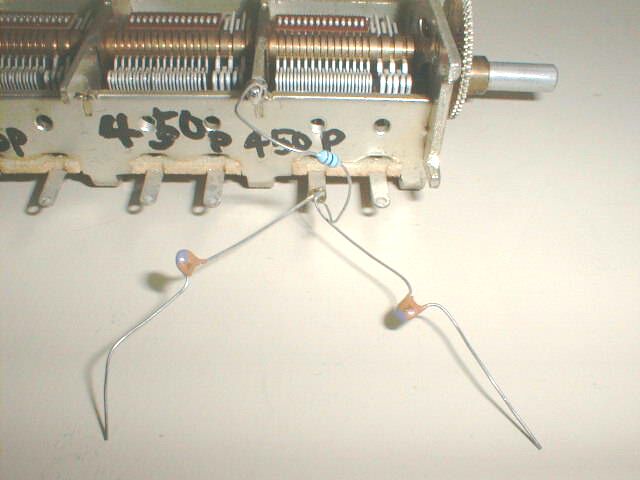

実際の測定風景。

　　　　　　　　　　　　　　　　  （クリックすると大きくなりす。）

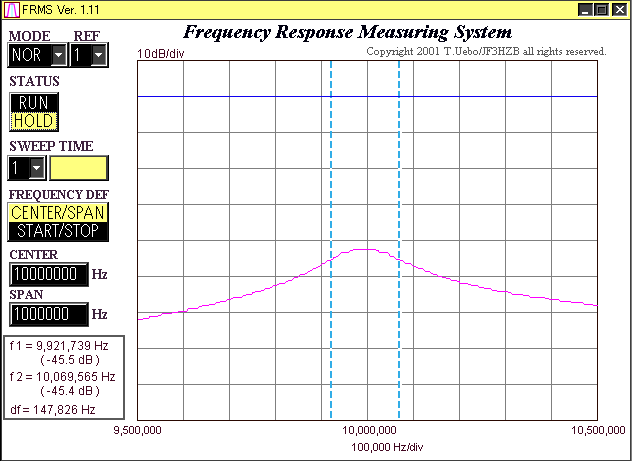

　　マイクロインダクタ−（１ｕＨ）の”Ｑ測定”風景です。１０ＭＨｚでの測定です。ＦＲＭＳの表示からデ−タを読み、上記の計算式で
　　”Ｑ”を求めてみますと、約Ｑ＝６７　となります。  マイクロインダクタ−も、以外とＱが高いので驚きです。
　　コイルのＱは、周波数により高い値を示す所が有ります。この特性を取った物を、「Ｑカ−ブ」と言います。今回は、これらを加味
　　していません。出来れば数カ所で測定すれば、より実際に近くなると思います。判断は各自にお任せいたします。
