　「ＦＲＭＳ」を使って、２ポ−ルＴｙｐｅのバンドパスフィルタ−（以下、ＢＰＦ）の特性を、取ってみました。
　「受信機の、ＴＯＰフィルタ−は大切だ」と、よく言われますが、一般にはＦＣＺコイルか、トロイダルコア−使用の２ポ−ル型が
　多いようです。しかし、フィルタ−としての特性につきましては、あまりお目にかかることは有りません。そこで、今回は「ＦＲＭＳ」
　を使用して、フィルタ−の構成の違いによる特性の変化を測定してみました。
　

　＊比較したＢＰＦは、次の条件に合わせましたが、すべてそのようになっている訳では有りません。＊

　・周波数は、１４ＭＨｚ用としました。
　・帯域は、設計できる物につきましては、１３．８ＭＨｚ−１４．５ＭＨｚ（ＢＷ＝７００ＫＨｚ）としました。
　・使用したコイルは、マイクロインダクタ−、１０Ｋタイプボビンに手巻き、の２種類です。

　「ＦＲＭＳ」で測定した、各タイプのバンドパスフィルタ−の特性。（画面をクリックすると大きくなります。）

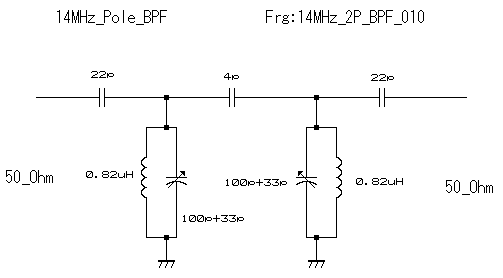

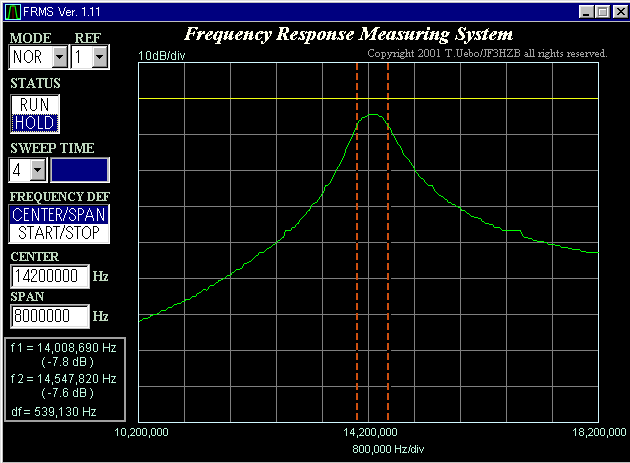

　１）タイプ１　・・　標準的な２ポ−ルタイプの物です。コイルには、マイクロインダクタ−を使用しました。

　　　
　　良く使われているタイプです。Ｃ結合なので、高い周波数の減衰特性が、悪くなっています。−３ｄｂ帯域は、約５００ＫＨｚと
　　 設計値に近い値です。通過ロスも、−４ｄｂ程度と一般的な値です。コイルに、トロイダルコア−を使用すれば、スカ−ト特性
　　 や通過ロスが、もう少し改善されると思います。受信機のＴＯＰフィルタ−としては、十分使用できます。しかし、送信 機への
      使用は,スプリアスの点から、２組のフィルタ−を直列に使用するなど、工夫した方がスプリアスに対して有利かも知れません。

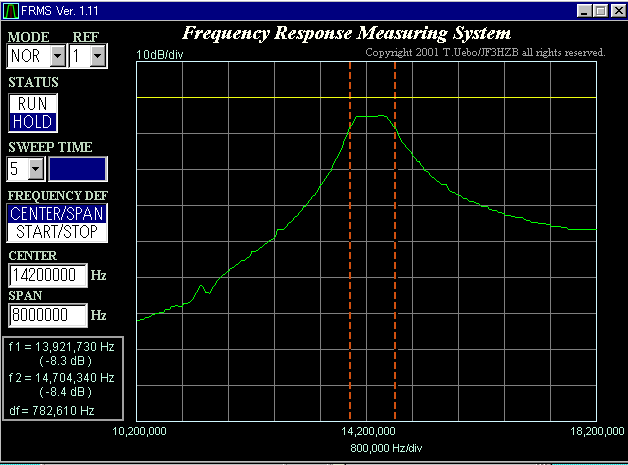

　２）タイプ２　・・　上記のＢＰＦの、真ん中の結合コンデンサ−を、直列共振回路に置き換えた物です。

　　
　　　上記のタイプのＢＰＦの結合部を、直列共振回路にした物です。定数はアバウトに決めました。このような回路は、メ−カ−が
　　　良く使用しますが、アマチュアでは使用例が少なく、参考になる資料が乏しいです。スカ−ト特性の傾向は、上記の物とあまり
　　　変わりませんが、多少悪くなったようです。帯域も広くなりましたが、通過帯域内の特性が、心なし平坦になったような気がしま
　　　す。部品が増える割には特性に特徴が無いので、製作するには標準タイプの物が良いと思います。

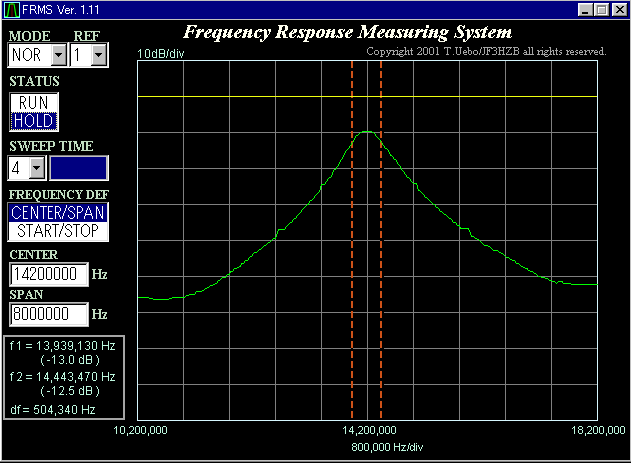

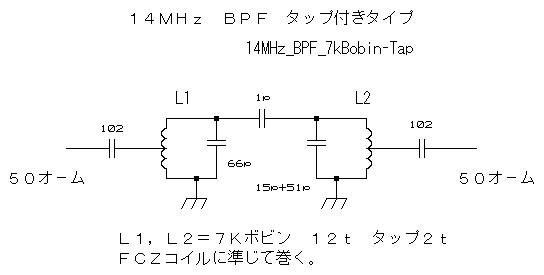

　　３）タイプ３　・・　２ポ−ルタイプ。１０Ｋボビン使用、入出力はタップを使用。

　
　　　１０Ｋ型のボビンに、ＦＣＺコイルに準じて巻きました。タップに位置は、アバウトですが一応、１：５位で決めました。
　　　スカ−ト特性の、高い方と低い方が、同じ様な減衰特性になりました。送信機には、良さそうです。
　　　通過ロスが−１０ｄｂ程とかなり有りますが、結合コンデンサ−をもう少し大きくすれば、多少は改善されそうです。
　　　一番の欠点は、コイル製作の難しさです。ただしファイトがある人には、小型に出来ますので、おすすめです。

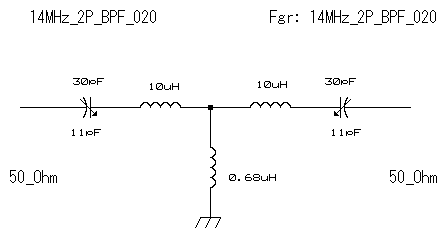

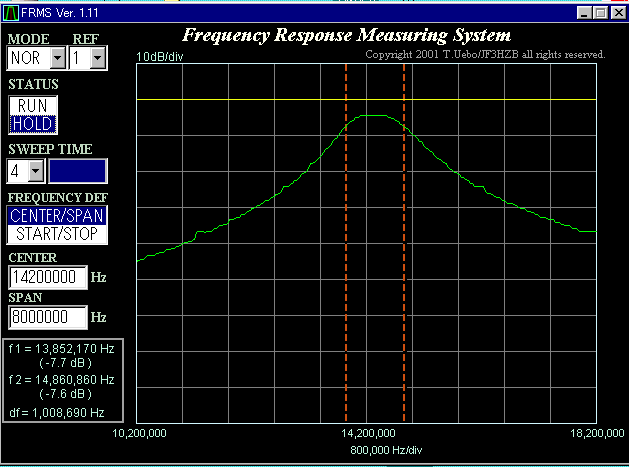

　４）タイプ４　・・　２ポ−ルタイプ。直列同調回路２個シリ−ズ変形タイプ。マイクロインダクタ−使用。

               この一件変わったＢＰＦは、友人から教えていただきました。真ん中に有るインダクタ−（この場合０．６８ｕＨ）の値を
　　　変えることにより、左辺と右辺の結合度を変えることが、出来るとのふれこみです。（これは、実験していません）
　　　特性は、可とも不可とも言えない特性です。通過帯域も１ＭＨｚ位有り、ＦＣＺコイルで作った物と、変わりが有りません
　　　トロイダリコア−などを使用して製作すれば、多少は帯域が狭くなるかも知れません。通過ロスは、低い方です。

　４種類のＢＰＦに付いて、特性を見てきましたが、受信機のＴｏｐフィルタ−には、標準的な２ポ−ルタイプのＢＰＦが、一番良いように
　思います。現在の受信機の設計思想からすると、フィルタ−まではあまりゲインを持たせないような設計になりますが、Ｓ／Ｎの点か
　ら見て、通過ロスが大きなファクタ−を、しめるような気がします。（高ＩＰで、２５ｄｂ位のプリアンプが有れば別ですが・・。）
　またスカ−ト特性ですが、２ポ−ルの物ではこれぐらいが限度で、もう少し良くしたい場合は、多段にするか別のアプロ−チを考えな
　ければなりません。一番大切なのは、作り易さだと、思います。特性は良いが、複雑で部品の入手に難が有るような設計は、私個人
　は、あまり好きでは有りません。
　結果的には、「何−だ！。」と、思われるかも知れませんが、「ＦＲＭＳ」を使用して、特性を目で見られた事は、大変有意義だったと
　言えます。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２００２／２　©ＣＹＴＥＣ
